MCP-H20, MCP-H21 Overflatemonteringspakke SOP

BESKRIVELSE

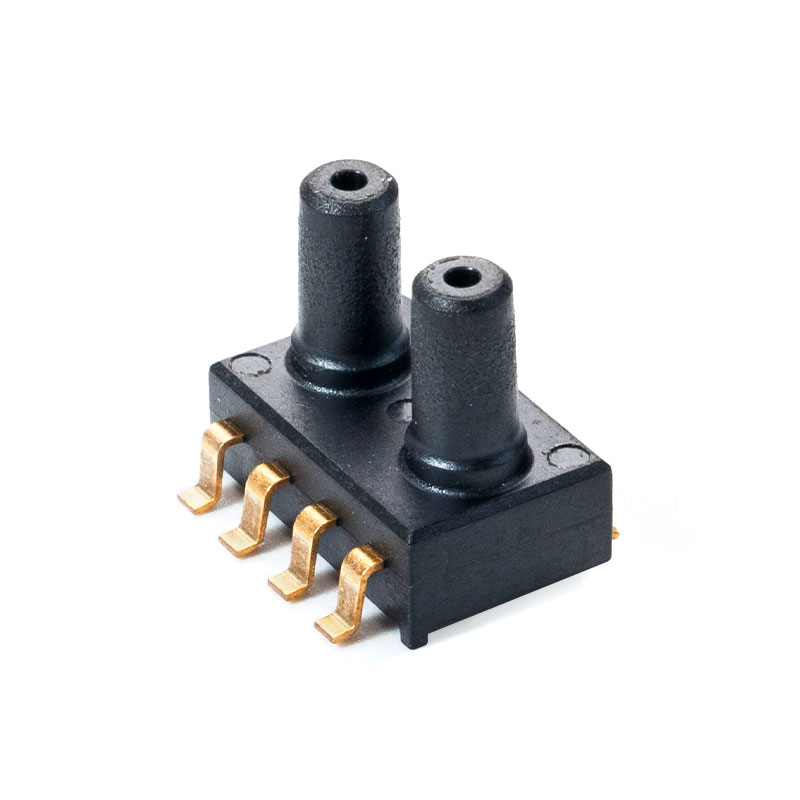

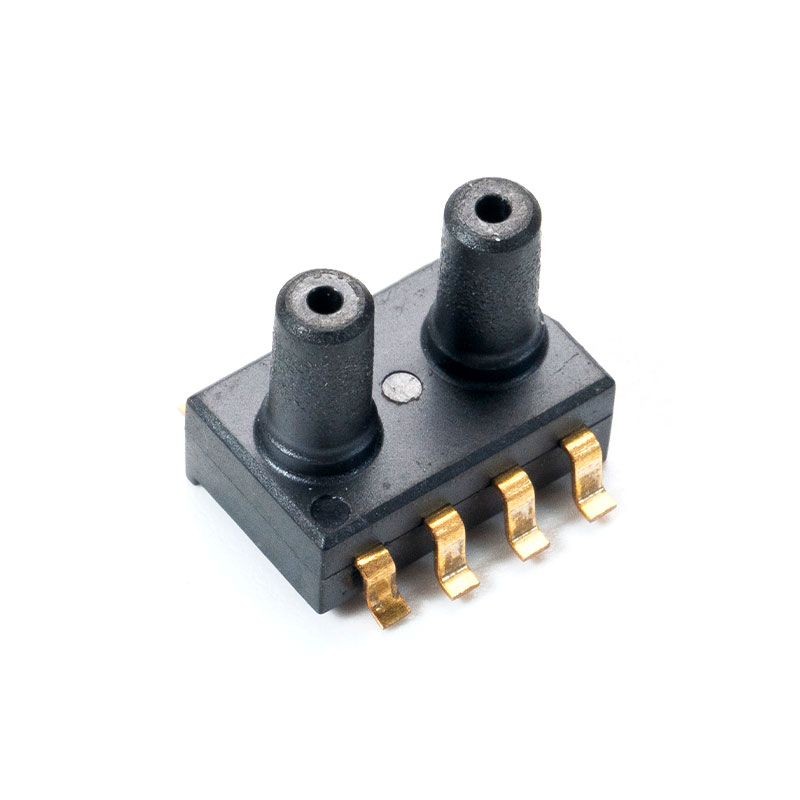

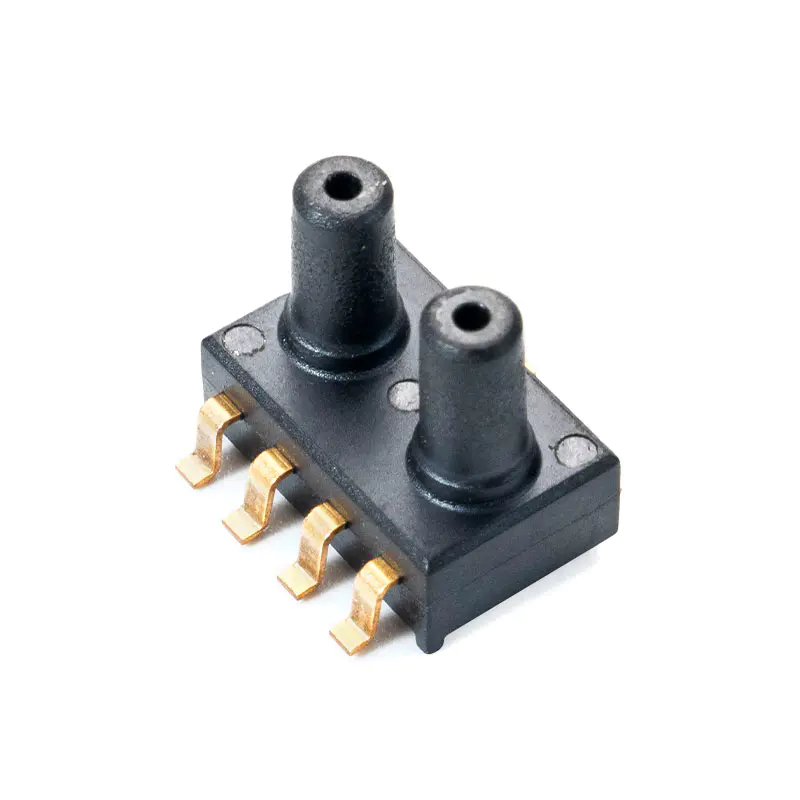

MCP-H20-serien er en liten konturpakke (SOP) med doble trykkporter, som inkluderer en piezoresistiv silisiumtrykksensor som integrerer signalforsterkning, ikke-linearitet og temperaturkompensasjon. Ved å bruke avansert MEMS-teknologi er trykksensoren i MCP-H20-serien skreddersydd for forbrukerelektronikk og medisinske applikasjoner. Den kan monteres direkte på overflaten og loddes på et PCB-kort, og leverer et nøyaktig analogt utgangssignal med høy amplitude som er direkte proporsjonalt med det påførte trykket.

Funksjoner

Strømforsyningsspenning: 5,0V (3,3V valgfritt)
Trykkområde: -100kPa til 0,200kPa
Arbeidsstrøm: <3mA
Analog spenningsutgang
Driftstemperatur: -20 til 85 ℃
Lagringstemperaturområde -40 til 125 ℃

Typiske applikasjoner

Blokkert filterdeteksjon
Høyde- og lufthastighetsmålinger
Medisinske instrumenter
Brannslokkingssystem
Panelmåler
Luftbevegelse/miljøkontroller
Pneumatiske kontroller

Struktur ytelse

Trykkfølsom brikke: silisium
Blytråd: gulltråd
Tetningsskall: PPS-materiale
Pin: Kobberbelagt med gull
Nettovekt: ca. 0,3 gram

Kontakt oss
PREV：MCPV5XXX, MCPV7XXX Overflatemonteringspakke SOP
NESTE：MCP-H10, MCP-H11 Overflatemonteringspakke SOP

Elektriske parametere

Karakteristisk Symbol Min Typ Maks Enhet
Vs=5,0V (MCP-H20-A-serien) V S 4.75 5.0 5.25 VDC
Vs=3,3V (MCP-H20-B-serien) V S 3 3.3 3.6 VDC
Arbeidsstrøm jeg o — 3 mA DC
Nøyaktighet （0℃ til 85 ℃） — — — 1.5 %V FSS
ADC-oppløsning RES ADC — 24 — bit
DAC-oppløsning RES DAC — 12 — bit
Responstid t R — 2.5 — ms
Oppvarmingstid — — 100 — ms
ESD-beskyttelse — — 2 — kV


Utgangsparametere

MCP-H20-A-serien (Strømforsyningsspenning: 5,0V)

Karakteristisk Symbol Min Typ Maks Enhet
Min trykkforskyvning (0℃ til 85℃) V av 0.44 0.5 0.56 VDC
Fullskala utgang (0℃ til 85℃) V FSO 4.44 4.5 4.56 VDC
Fullskala spennvidde (0℃ til 85℃) V FSS 3.88 4 4.12 VDC

MCP-H20-B-serien (strømforsyningsspenning: 3,3V)

Karakteristisk Symbol Min Typ Maks Enhet
Min trykkforskyvning (0℃ til 85℃) V av 0.055 0.1 0.145 VDC
Fullskala utgang (0℃ til 85℃) V FSO 3.055 3.1 3.145 VDC
Fullskala spennvidde (0℃ til 85℃) V FSS 2.91 3 3.09 VDC
