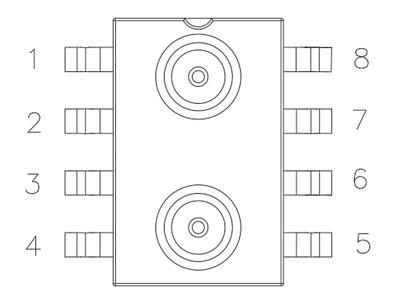

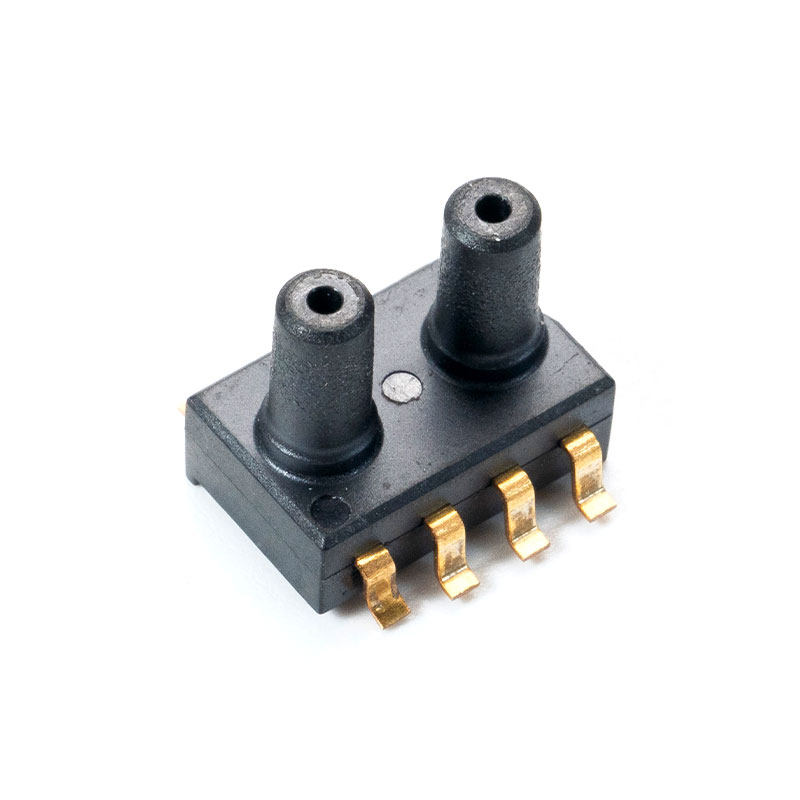

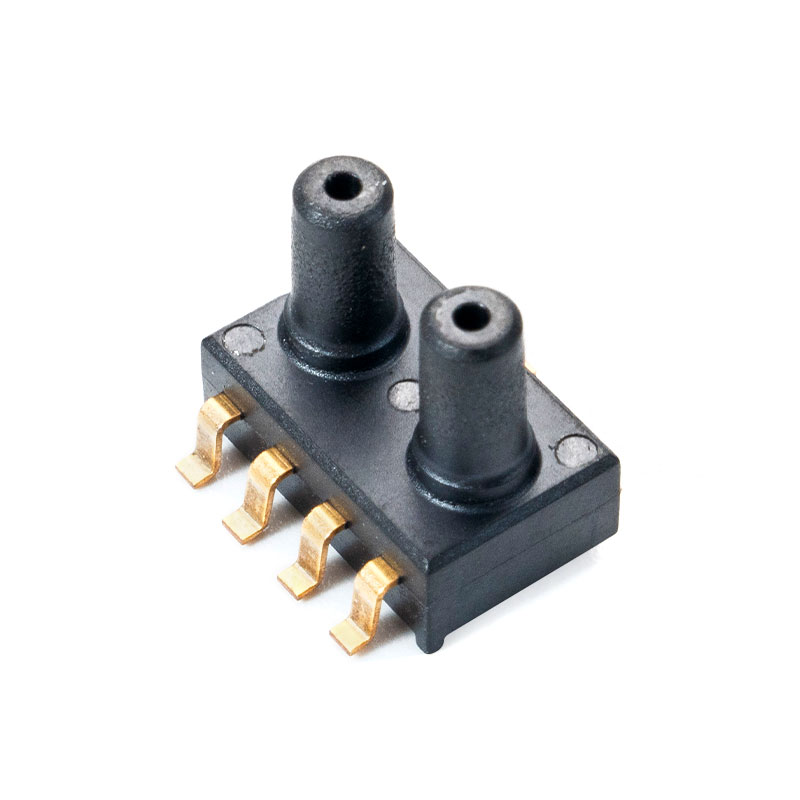

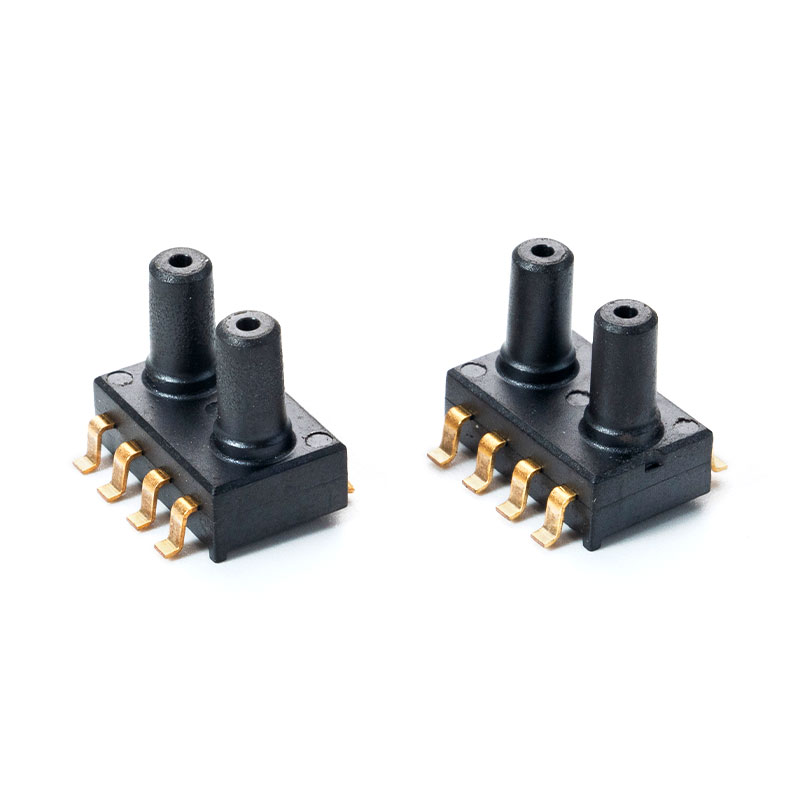

Pin-konfigurasjon (MCP-H20)
| Beskrivelser |  | NEI. | Symbol | Definisjon |
| P1 P2 | 1 | N/C | Ikke koble til eksterne kretser eller jord | |
| 2 | VDD | Strømforsyning | ||
| 3 | UT | Utgangsspenning | ||
| 4 | N/C | Ikke koble til eksterne kretser eller jord | ||
| 5 | N/C | Ikke koble til eksterne kretser eller jord | ||
| 6 | N/C | Ikke koble til eksterne kretser eller jord | ||
| 7 | N/C | Ikke koble til eksterne kretser eller jord | ||
| 8 | GND | Bakke |
Tekniske spesifikasjoner (MCP-H20)
Elektriske parametere
| Karakteristisk | Symbol | Min | Typ | Maks | Enhet |
| Vs=5,0V (MCP-H20-A-serien) | V S | 4.75 | 5 | 5.25 | VDC |
| Vs=3,3V (MCP-H20-B-serien) | V S | 3 | 3.3 | 3.6 | VDC |
| Arbeidsstrøm | jeg o | — | 3 | mADC | |
| Nøyaktighet （0℃ til 85 ℃） | — | — | — | 1.5 | %V FSS |
| ADC-oppløsning | RES ADC | — | 24 | — | bit |
| DAC-oppløsning | RES DAC | — | 12 | — | bit |
| Responstid | t R | — | 2.5 | — | ms |
| Oppvarmingstid | — | — | 100 | — | ms |
| ESD-beskyttelse | — | — | 2 | — | kV |
Utgangsparametere
MCP-H20-A-serien (Strømforsyningsspenning: 5,0V)
| Karakteristisk | Symbol | Min | Typ | Maks | Enhet |
| Min trykkforskyvning (0℃ til 85℃) | V av | 0.44 | 0.5 | 0.56 | VDC |
| Fullskala utgang (0℃ til 85℃) | V FSO | 4.44 | 4.5 | 4.56 | VDC |
| Fullskala spennvidde (0℃ til 85℃) | V FSS | 3.88 | 4 | 4.12 | VDC |
MCP-H20-B-serien (strømforsyningsspenning: 3,3V)
| Karakteristisk | Symbol | Min | Typ | Maks | Enhet |
| Min trykkforskyvning (0℃ til 85℃) | V av | 0.055 | 0.1 | 0.145 | VDC |
| Fullskala utgang (0℃ til 85℃) | V FSO | 3.055 | 3.1 | 3.145 | VDC |
| Fullskala spennvidde (0℃ til 85℃) | V FSS | 2.91 | 3 | 3.09 | VDC |
Trykk- og temperaturegenskaper (MCP-H21)
Tabell 1: Trykkutgangsegenskaper @ VDD = 5,0 V, T = 25 ℃ med mindre annet er angitt
| Parameter | Symbol | Forhold | Min | Typ. | Maks | Enhet |
| Trykkmåleområde1 | PFS | -100 | 200 | Kpa | ||
| Trykkoppløsning | Press | 0.05 | %FS | |||
| Press Accuracy2 | Ved 25℃ | -0,1 | 0.1 | %FS | ||
| Totalt feilbånd 3 | TEB | Fra 25℃ til 60℃ | -0,3 | 0.3 | %FS | |
| Fra -40℃ til 85℃ | -1 | 1 | %FS | |||
| Langsiktig drift | Etter en periode på 1 år | ±0,15 | %FS | |||
| Reflow lodding effekt | IPC/JEDEC J-STD-020C | ±0,2 | %FS |
1. Høytrykkssiden er på den merkede siden.
2. Maksimalt avvik fra en best fit line (BFSL) montert på utgangen målt over trykkområdet ved 25C. Inkluderer alle feil på grunn av ikke-linearitet ved trykk, hysterese og ikke-repeterbarhet.
3. Totalt trykkfeilbånd inkluderer alle nøyaktighetsfeil, termiske feil over det kompenserte temperaturområdet og kalibreringstoleranser for spennvidde og offset. For ideell sensorutgang med hensyn til inngangstrykk og temperatur, er TEB-verdier kun gyldige ved den kalibrerte forsyningsspenningen.
Tabell 2: Utgangstemperatur ved VDD = 5,0 V, T = 25 °C med mindre annet er angitt
| Parameter | Symbol | Forhold | Min | Typ.. | Maks | Enhet |
| Driftstemperatur | T OP | -20 | 85 | ℃ | ||
| Temperatur absolutt nøyaktighet | -10℃ til 50℃ | ±1,0 | ℃ | |||
| Maks Error with Power | Strømforsyning fra 1,8V til 5,5V | ±0,1 | ℃ | |||
| Temperaturoppløsning for utdata | 0.01 | ℃ |
Elektriske egenskaper (MCP-H21)
Tabell 3: DC-karakteristikk @VDD=5,0 V, T=25℃ med mindre annet er angitt
| Parameter | Symbol | Forhold | Min | Typ. | Maks | Enhet |
| Gjennomsnittlig driftsstrøm | jeg DDAVP | En konvertering per sekund | 4.5 | 6.4 | μA | |
| Toppstrøm | jeg TOPP | Trykkkonvertering | 1.5 | mA | ||
| Temperaturkonvertering | 0.95 | mA | ||||
| Standby forsyningsstrøm | jeg DDSTB | Ved 25℃ | 0.2 | μA | ||
| Seriell dataklokkefrekvens | f SCLK | jeg 2 C-protokoll, pull-up motstand på 4,7k | 100 | 400 | kHz | |
| Digital inngang høyspenning | VIH | 0.8 | V | |||
| Digital inngang lavspenning | VIL | 0.2 | V | |||
| Digital utgang høyspenning | V Åh | jegO = 0.5 mA | 0.9 | V | ||
| Digital utgang lav spenning | V OL | jegO = 0.5 mA | 0.1 | V | ||
| jegnput Capacitance | C jegN | 10 | pF | |||
| jeg2C Pull-Up Resistors | R PU | 3.3 | 4.7 | 10 | KΩ |
Absolutt maksimal vurdering (MCP-H21)
Tabell 4: Absolutt maksimal vurdering
| Parameter | Symbol | Forhold | Min | Maks | Enhet |
| Overtrykk | P MAKS | 3X | |||
| Forsyningsspenning | V DD | -0,3 | 6.5 | V | |
| Grensesnittspenning | V HVIS | -0,3 | VDD 0.3 | V | |
| Lagringstemperaturområde | T STG | -40 | 150 | ℃ | |
| Maksimum Soldering Temperature | T MS | 10 sekunder maksimalt | 250 | ℃ | |
| ESD-vurdering | Menneskekroppsmodell | -2 | 2 | kV |
Eksponering for maksimale vurderingsforhold i lengre perioder kan påvirke enhetens pålitelighet.
