Utgangsparametere

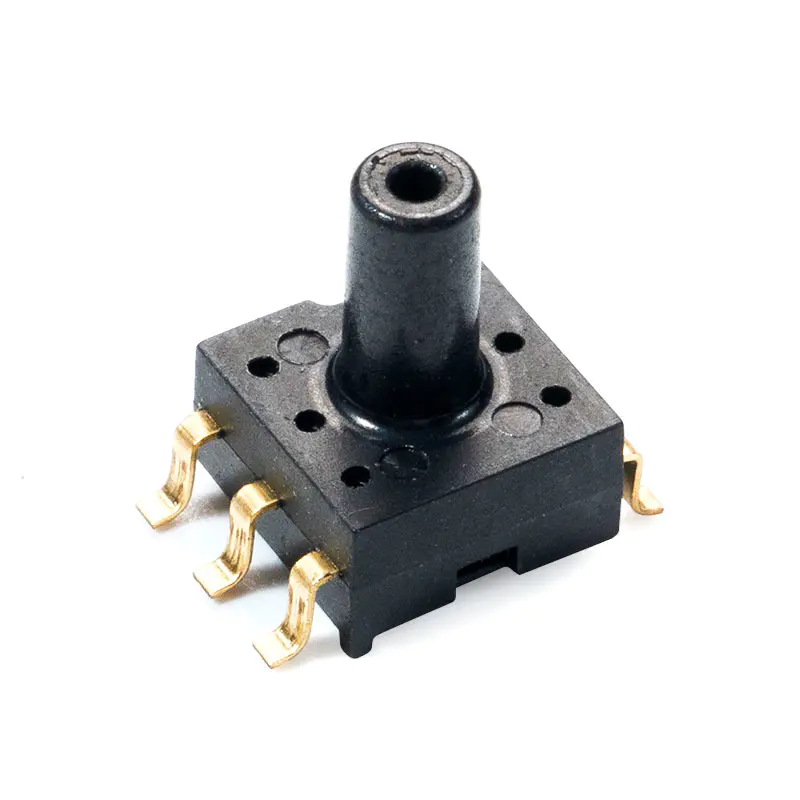

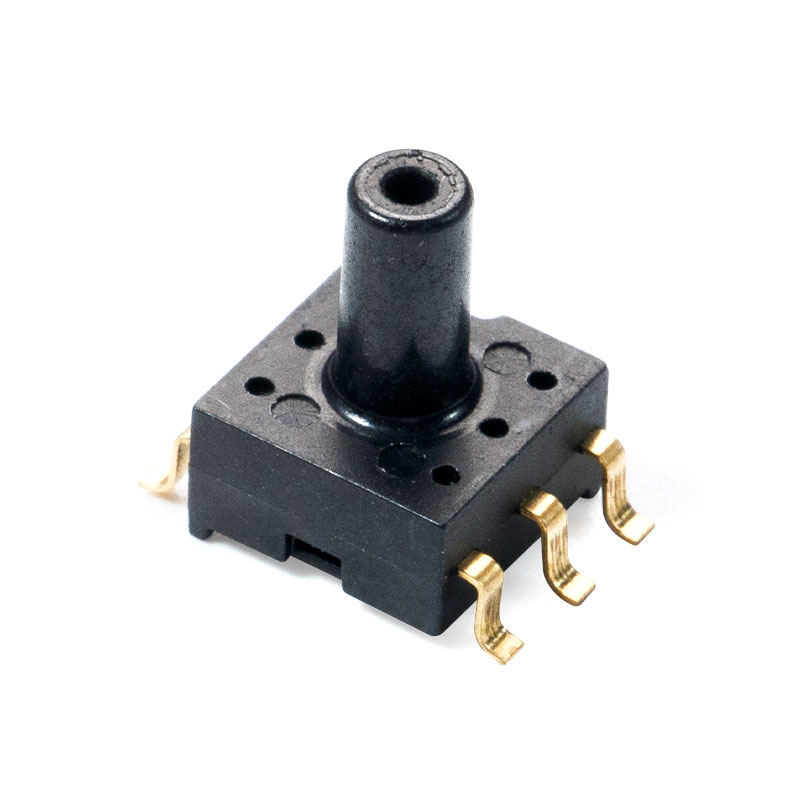

MCP-H10-A-serien
| Karakteristisk | Symbol | Min | Typ | Maks | Enhet |
| Min trykkutgang (0℃ til 85 ℃) @ VS = 5.0V | V av | 0.44 | 0.5 | 0.56 | VDC |
| Maks pressure output（0℃ to 85℃）@ VS = 5.0V | V FSO | 4.44 | 4.5 | 4.56 | VDC |
| Fullskala utgang (0℃ til 85 ℃) @ VS = 5.0V | V FSS | 3.88 | 4 | 4.12 | VDC |
MCP-H10-B-serien
| Karakteristisk | Symbol | Min | Typ | Maks | Enhet |
| Min trykkutgang (0℃ til 85 ℃) @ VS =3,3V | V av | 0.055 | 0.1 | 0.145 | VDC |
| Maks pressure output（0℃ to 85℃）@ VS =3.3V | V FSO | 3.055 | 3.1 | 3.145 | VDC |
| Fullskala utgang (0℃ til 85 ℃) @ VS = 3,3V | V FSS | 2.91 | 3 | 3.09 | VDC |
Funksjonsbeskrivelse
Oversikt
MCP-H10-seriens trykksensor bruker en MEMS piezoresistiv trykkbrikke som et trykkfølende element, som sender ut et råsignal proporsjonalt med miljøtrykket. En kondisjoneringsbrikke med en innebygd 24-bits ADC driver det sensitive elementet, forsterker dets originale signal, kompenserer for temperatur og linearitet, og sender ut et analogt spenningsutgangssignal som er lineært relatert til det påførte trykket.
Overføringsfunksjon
 |  |

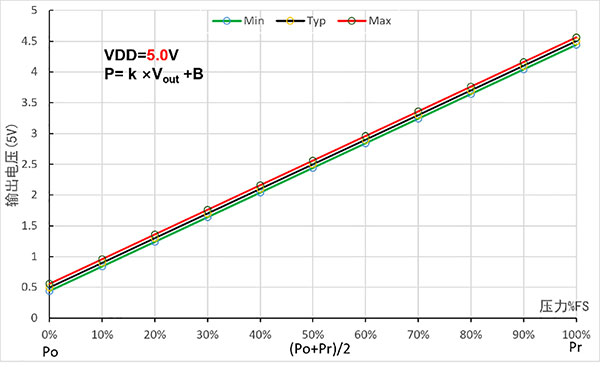

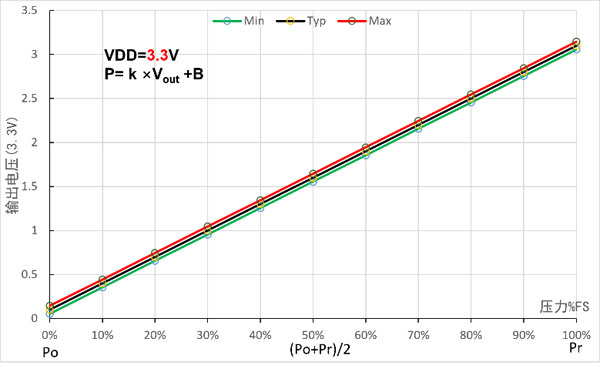

Figur 3.1 Analog utgangsoverføringsfunksjon
P= k ×Vout B
Merk: Vout er den analoge utgangsspenningen (enhet: V); P er trykkverdien (i kPa); k. B representerer den lineære koeffisienten og offset, som vist i tabellen nedenfor.
Tabell 3.1 Parametre for overføringsfunksjoner for analog utgang
| Produktmodell (5.0V) | Rekkevidde (kPa) | Utgangsspenning (V) | Koeffisienter og forskyvninger | |||
| Po | Pr | O L | O H | k | B | |
| MCP-H10-A2KP5P | 0 | 2.5 | 0.5 | 4.5 | 0.625 | -0,3125 |
| MCP-H10-A2KP5PN | -2,5 | 2.5 | 0.5 | 4.5 | 1.25 | -3.125 |
| MCP-H10-A5KPP | 0 | 5 | 0.5 | 4.5 | 1.25 | -0,625 |
| MCP-H10-A5KPPN | -5 | 5 | 0.5 | 4.5 | 2.5 | -6.25 |
| MCP-H10-A10KPP | 0 | 10 | 0.5 | 4.5 | 2.5 | -1,25 |
| MCP-H10-A10KPPN | -10 | 10 | 0.5 | 4.5 | 5 | -12.5 |
| MCP-H10-A40KPP | 0 | 40 | 0.5 | 4.5 | 10 | -5 |
| MCP-H10-A40KPN | 0 | -40 | 0.5 | 4.5 | -10 | 5 |
| MCP-H10-A40KPPN | -40 | 40 | 0.5 | 4.5 | 20 | -50 |
| MCP-H10-A100KPP | 0 | 100 | 0.5 | 4.5 | 25 | -12.5 |
| MCP-H10-A100KPN | 0 | -100 | 0.5 | 4.5 | -25 | 12.5 |
| MCP-H10-A100KPPN | -100 | 100 | 0.5 | 4.5 | 50 | -125 |
| MCP-H10-A200KPP | 0 | 200 | 0.5 | 4.5 | 50 | -25 |
| MCP-H10-A200KPPN | -100 | 200 | 0.5 | 4.5 | 75 | -137,5 |
| MCP-H10-A500KPP | 0 | 500 | 0.5 | 4.5 | 125 | -62,5 |
| MCP-H10-A1000KPP | 0 | 1000 | 0.5 | 4.5 | 250 | -125 |
| MCP-H10-A1000KPPN | -100 | 1000 | 0.5 | 4.5 | 275 | -237,5 |
| Produktmodell (3.3V) | Rekkevidde (kPa) | Utgangsspenning (V) | Koeffisienter og forskyvninger | |||
| Po | Pr | OL | Åh | k | B | |
| MCP-H10-B2KP5P | 0 | 2.5 | 0.1 | 3.1 | 0.833 | -0,083 |
| MCP-H10-B2KP5PN | -2,5 | 2.5 | 0.1 | 3.1 | 1.667 | -2.667 |
| MCP-H10-B05KPP | 0 | 5 | 0.1 | 3.1 | 1.667 | -0,167 |
| MCP-H10-B05KPPN | -5 | 5 | 0.1 | 3.1 | 3.333 | -5.333 |
| MCP-H10-B10KPP | 0 | 10 | 0.1 | 3.1 | 3.333 | -0,333 |
| MCP-H10-B10KPPN | -10 | 10 | 0.1 | 3.1 | 6.667 | -10.667 |
| MCP-H10-B40KPP | 0 | 40 | 0.1 | 3.1 | 13.333 | -1.333 |
| MCP-H10-B40KPN | 0 | -40 | 0.1 | 3.1 | -13.333 | 1.333 |
| MCP-H10-B40KPPN | -40 | 40 | 0.1 | 3.1 | 26.667 | -42.667 |
| MCP-H10-B100KPP | 0 | 100 | 0.1 | 3.1 | 33.333 | -3.333 |
| MCP-H10-B100KPN | 0 | -100 | 0.1 | 3.1 | -33.333 | 3.333 |
| MCP-H10-B100KPPN | -100 | 100 | 0.1 | 3.1 | 66.667 | -106.667 |
| MCP-H10-B200KPP | 0 | 200 | 0.1 | 3.1 | 66.667 | -6.667 |
| MCP-H10-B200KPPN | -100 | 200 | 0.1 | 3.1 | 100 | -110 |
| MCP-H10-B500KPP | 0 | 500 | 0.1 | 3.1 | 166.667 | -16.667 |
| MCP-H10-B1000KPP | 0 | 1000 | 0.1 | 3.1 | 333.333 | -33.333 |
| MCP-H10-B1000KPPN | -100 | 1000 | 0.1 | 3.1 | 366.667 | -136,667 |
