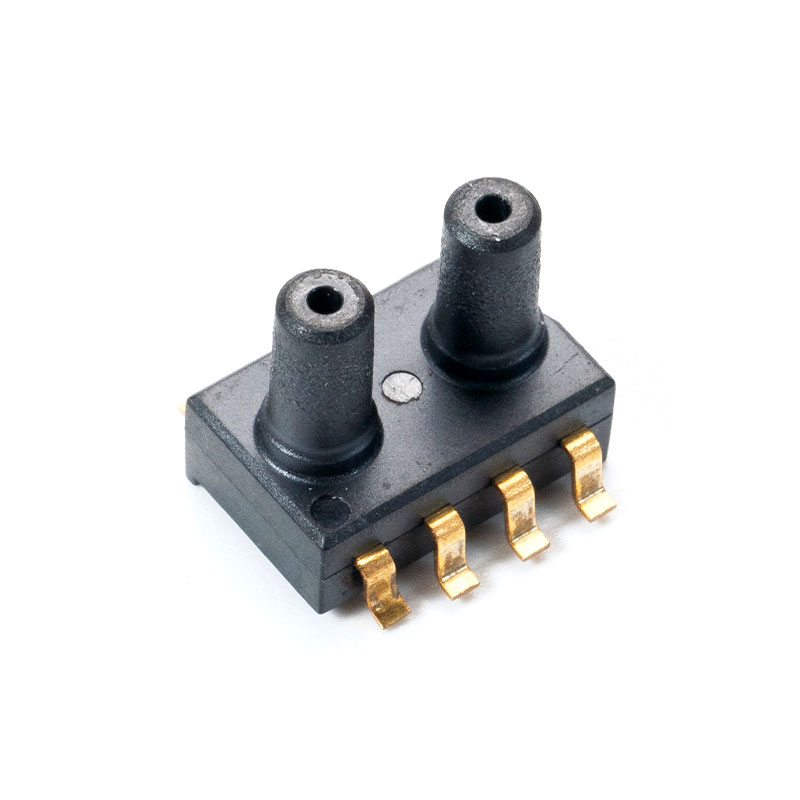

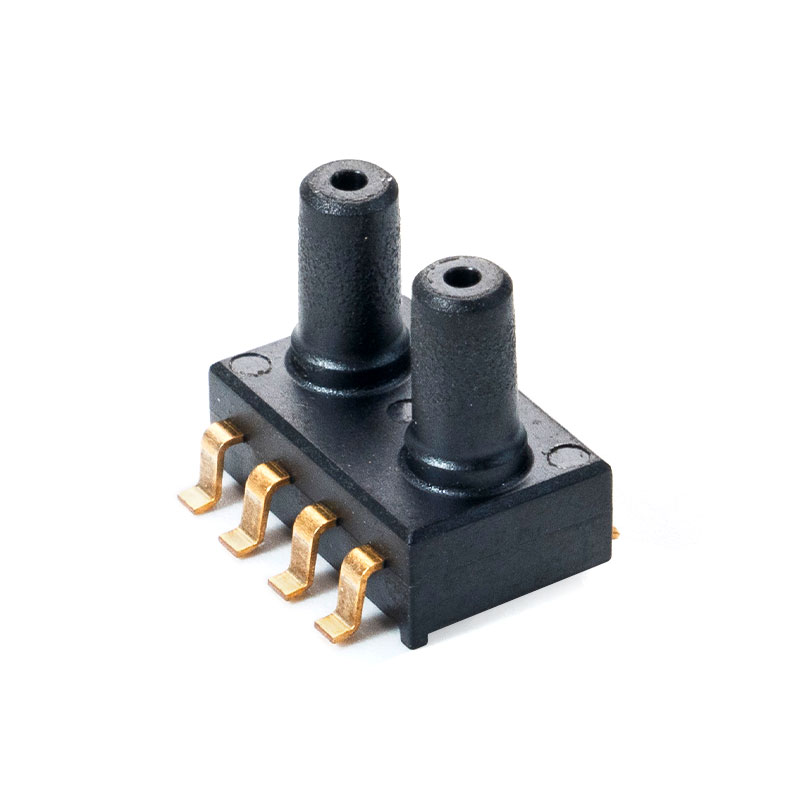

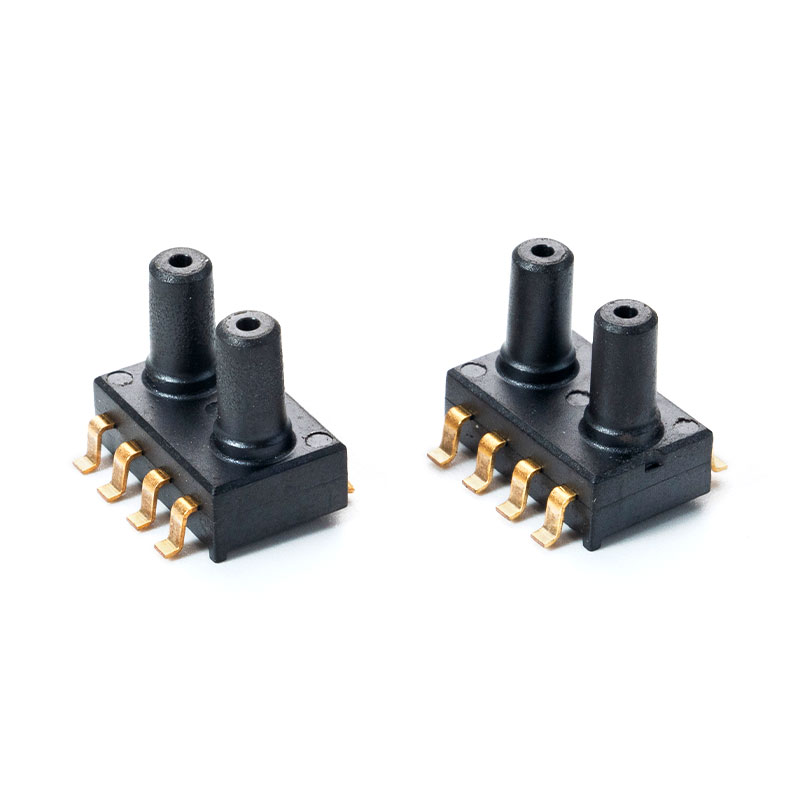

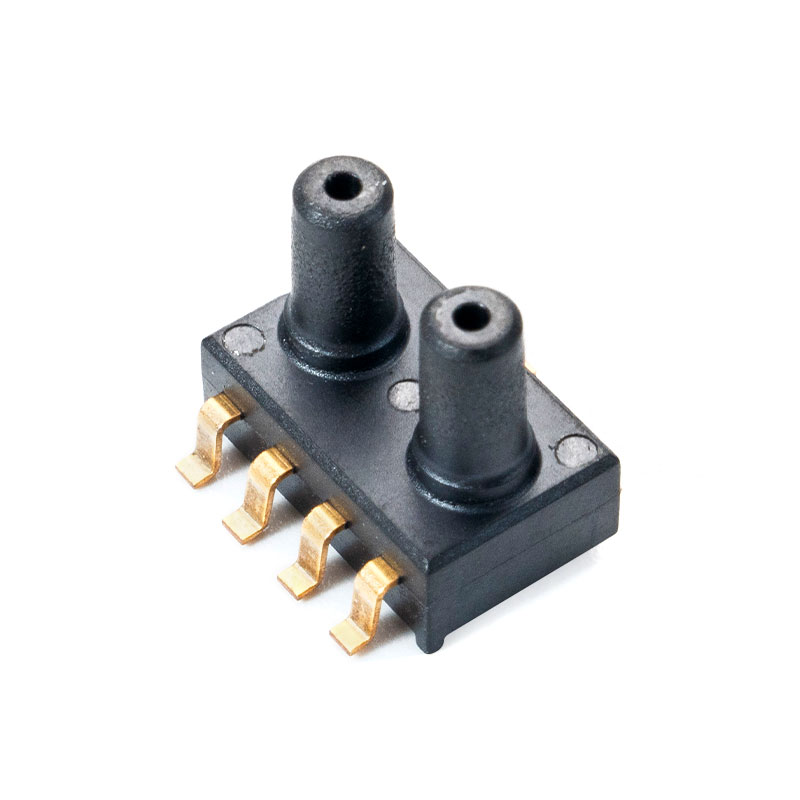

Trykk- og temperaturegenskaper
Tabell 1: Trykkutgangsegenskaper @ VDD = 5,0 V, T = 25 ℃ med mindre annet er angitt
| Parameter | Symbol | Forhold | Min | Typ. | Maks | Enhet |
| Trykkmåleområde 1 | PFS | -100 | 200 | Kpa | ||
| Trykkoppløsning | Press | 0.05 | %FS | |||
| Press Accuracy 2 | Ved 25℃ | -0,1 | 0.1 | %FS | ||
| Totalt feilbånd 3 | TEB | Fra 25℃ til 60℃ | -0,3 | 0.3 | %FS | |
| Fra -40℃ til 85℃ | -1 | 1 | %FS | |||
| Langsiktig drift | Etter en periode på 1 år | ±0,15 | %FS | |||
| Reflow lodding effekt | IPC/JEDEC J-STD-020C | ±0,2 | %FS |
1. Høytrykkssiden er på den merkede siden.
2. Maksimalt avvik fra en best fit straight line (BFSL) montert på utgangen målt over trykkområdet ved 25C. Inkluderer alle feil på grunn av ikke-linearitet ved trykk, hysterese og ikke-repeterbarhet.
3. Totalt trykkfeilbånd inkluderer alle nøyaktighetsfeil, termiske feil over det kompenserte temperaturområdet og kalibreringstoleranser for spennvidde og offset. For ideell sensorutgang med hensyn til inngangstrykk og temperatur, er TEB-verdier kun gyldige ved den kalibrerte forsyningsspenningen.
Tabell 2: Utgangstemperatur ved VDD = 5,0 V, T = 25 °C med mindre annet er angitt
| Parameter | Symbol | Forhold | Min | Typ.. | Maks | Enhet |
| Driftstemperatur | T OP | -20 | 85 | ℃ | ||
| Temperatur absolutt nøyaktighet | -10℃ til 50℃ | ±1,0 | ℃ | |||
| Maks Error with Power | Strømforsyning fra 1,8V til 5,5V | ±0,1 | ℃ | |||
| Temperaturoppløsning for utdata | 0.01 | ℃ |
Elektriske egenskaper
Tabell 3: DC-karakteristikk @VDD=5,0 V, T=25℃ med mindre annet er angitt
| Parameter | Symbol | Forhold | Min | Typ. | Maks | Enhet |
| Gjennomsnittlig driftsstrøm | jeg DDAVP | En konvertering per sekund | 4.5 | 6.4 | μA | |
| Toppstrøm | jeg TOPP | Trykkkonvertering | 1.5 | mA | ||
| Temperaturkonvertering | 0.95 | mA | ||||
| Standby forsyningsstrøm | jeg DDSTB | Ved 25℃ | 0.2 | μA | ||
| Seriell dataklokkefrekvens | f SCLK | jeg 2 C-protokoll, pull-up motstand på 4,7k | 100 | 400 | kHz | |
| Digital inngang høyspenning | VIH | 0.8 | V | |||
| Digital inngang lavspenning | VIL | 0.2 | V | |||
| Digital utgang høyspenning | V Åh | jegO = 0.5 mA | 0.9 | V | ||
| Digital utgang lav spenning | V OL | jegO = 0.5 mA | 0.1 | V | ||
| jegnput Capacitance | C jegN | 10 | pF | |||
| jeg2C Pull-Up Resistors | R PU | 3.3 | 4.7 | 10 | KΩ |
Absolutt maksimal vurdering
Tabell 4: Absolutt maksimal vurdering
| Parameter | Symbol | Forhold | Min | Maks | Enhet |
| Overtrykk | P MAKS | 3X | |||
| Forsyningsspenning | V DD | -0,3 | 6.5 | V | |
| Grensesnittspenning | V HVIS | -0,3 | VDD 0.3 | V | |
| Lagringstemperaturområde | T STG | -40 | 150 | ℃ | |
| Maksimum Soldering Temperature | T MS | 10 sekunder maksimalt | 250 | ℃ | |
| ESD-vurdering | Menneskekroppsmodell | -2 | 2 | kV |
Eksponering for maksimale vurderingsforhold i lengre perioder kan påvirke enhetens pålitelighet.
