Elektriske spesifikasjoner (MCP-H10)
| Karakteristisk | Symbol | Min | Typ | Maks | Enhet |
| Spenning @ Vs=5,0V (MCP-H10-A-serien) | V S | 4.75 | 5 | 5.25 | VDC |
| Spenning @ Vs=3,3V (MCP-H10-B-serien) | V S | 3 | 3.3 | 3.6 | VDC |
| Arbeidsstrøm | Io | — | 3 | mADC | |
| Nøyaktighet (0 ℃ til 85 ℃) | — | — | — | 1.5 | %V FSS |
| ADC-oppløsning | RES ADC | — | 24 | — | bit |
| DAC-oppløsning | RES DAC | — | 12 | — | bit |
| Frekvens | Fsys | 1 | MHz | ||
| Responstid | t R | — | 2.5 | — | mS |
| Starttid | — | — | 100 | — | mS |
| ESD-beskyttelse | — | — | 2 | — | KV |

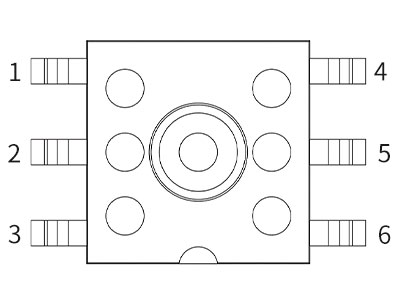

Emballasje og pin-definisjon (MCP-H11)
| Beskriv | NEjeg. | Pin-definisjon | Forklar |
 | 1 | N/C | henge i luften |
| 2 | SDA | jeg 2 C seriell toveis datapinne | |
| 3 | SCL | jeg 2 C seriell klokke inngangspinne | |
| 4 | VDD | strømforsyning | |
| 5 | GND | begrunnelse | |
| 6 | N/C | henge i luften |
Absolutt maksimal vurdering (MCP-H11)
| Parameter | tegn | minimum | typisk | maksimum | enhet | notater |
| spenning | VDD | -0,3 | 5.8 | V | ||
| Digital pinnespenning | Vio, grav | -0,3 | VDD 0.3 | V | 25°C | |
| Overbelastningstrykk | Pproof | 2X | kPaG | |||
| sprengningstrykk | Pburst | 3X | kPaG | |||
| ESD-beskyttelse | HBM | 4 | kV | |||
| lagringstemperatur | Tstg | -40 | 125 | °C |
Anbefalt arbeidsomfang (MCP-H11)
| Parameter | tegn | minimum | typisk | maksimum | enhet | notater |
| Strømforsyningsspenning 1 | VDD | 3 | 5 | 5.5 | V | |
| Driftsområde | Prange | -100 | 1000 | kPa | Flere utvalgsalternativer tilgjengelig | |
| driftstemperatur | Topr | -20 | 85 | °C |
