Generell beskrivelse

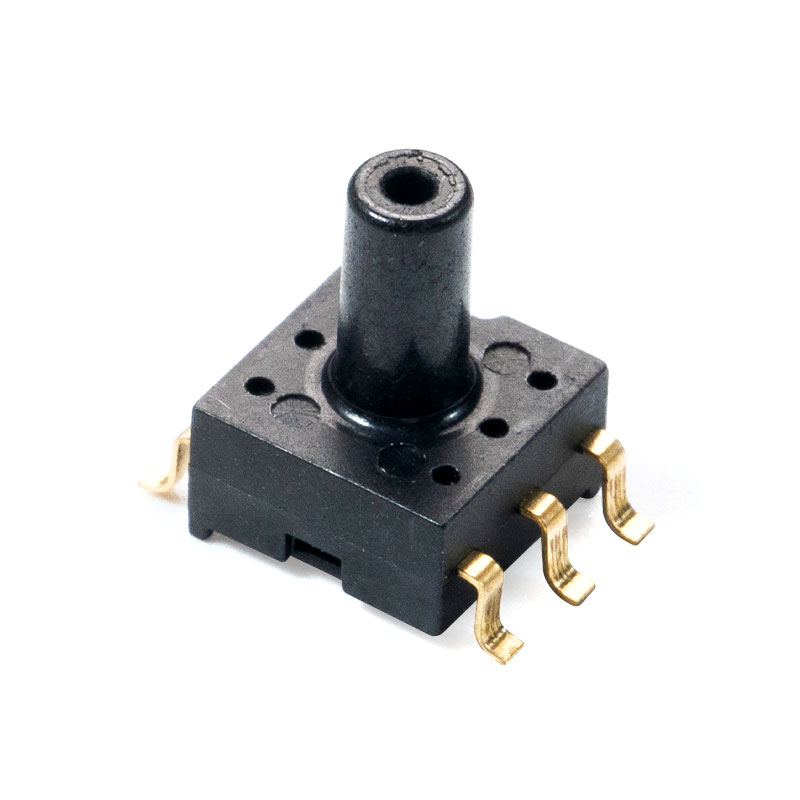

MCP-H10-serien er en liten pakke (SOP) med en dyse, som integrerer signalforsterkning, ikke-linearitet og temperaturkompensasjon for piezoresistive silisiumtrykksensorer. MCP-H10-seriens trykksensor er et produkt som bruker avansert MEMS-teknologi og er spesielt utviklet for forbrukerelektronikk og medisinske applikasjoner. Trykksensoren kan loddes direkte på et PCB-kort, og gir et nøyaktig analogt spenningsutgangssignal med høy amplitude som er proporsjonalt med det påførte trykket.
Funksjoner
Måleområde: -100kPa~1000kPa
Absolutt analog utgang med et bredt lineært område (typiske verdier på 0,5V~4,5V) (merk: utgangsspenning kan tilpasses)
Strømforsyningsspenning 5,0V (3,3V valgfritt)
Driftstemperaturområde -20 til 85 ℃
Lagringstemperaturområde -40 til 125 ℃
Typiske applikasjoner
Industriell bruk: trykkbrytere og pneumatiske komponenter
Medisinsk bruk: blodtrykksmåler, oksygengenerator
Vannnivådeteksjon av husholdningsapparater: vaskemaskiner, oppvaskmaskiner, støvsugere
Lufttrykkkontroll: rene rom og røykerom
Annet: Lufttrykk middels trykkføler
Struktur ytelse
Trykkfølsom brikke: silisium
Blytråd: gulltråd
Tetningsskall: PPS-materiale
Pin: Kobberbelagt med gull
Nettovekt: ca. 0,3 gram
Elektriske spesifikasjoner
| Karakteristisk | Symbol | Min | Typ | Maks | Enhet |
| Spenning @ Vs=5,0V (MCP-H10-A-serien) | V S | 4.75 | 5 | 5.25 | VDC |
| Spenning @ Vs=3,3V (MCP-H10-B-serien) | V S | 3 | 3.3 | 3.6 | VDC |
| Arbeidsstrøm | jeg o | — | 3 | mADC | |
| Nøyaktighet (0 ℃ til 85 ℃) | — | — | — | 1.5 | %V FSS |
| ADC-oppløsning | RES ADC | — | 24 | — | bit |
| DAC-oppløsning | RES DAC | — | 12 | — | bit |
| Frekvens | Fsys | 1 | MHz | ||
| Responstid | t R | — | 2.5 | — | mS |
| Starttid | — | — | 100 | — | mS |
| ESD-beskyttelse | — | — | 2 | — | KV |
Forstå rollen til MCP absolutt/måler/differensialtrykksensor i moderne målesystemer Utviklingen av trykkbaserte måleteknologier har omformet bransjer som spenner fra i...
VIEW MORE
I romfart, design av ubemannede luftfartøyer (UAV) og industriell overvåking i høye høyder, er nøyaktigheten av trykkmåling ikke omsettelig. Når høyden øker, synker atmosfærisk ...
VIEW MORE
Kjerneteknologi avmystifisert: Fra analoge signaler til digitale data I hjertet av utallige moderne enheter, fra industrielle kontrollere til værstasjoner, ligger et kritisk ...
VIEW MORE
Forståelse Mikrotrykksensor teknologier I målesystemer med høy presisjon, Mikrotrykksensor enheter spiller en avgjørende rolle. Disse sensorene er design...
VIEW MORE

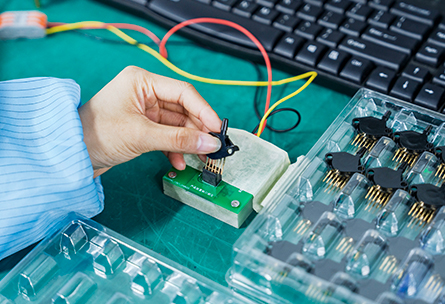

Vi driver en standardisert produksjonslinje med interne muligheter som dekker pakking, lodding, temperaturkompensasjon, ytelseskalibrering og full-prosess kvalitetskontroll fra prototyping til masseproduksjon.

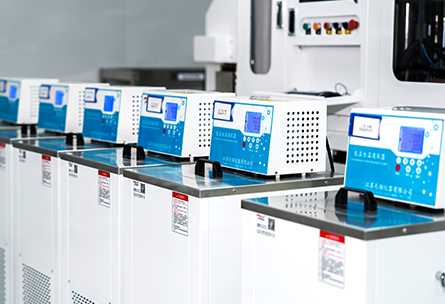

2000 m² standardisert anlegg med volumproduksjonskapasitet.
