Absolutte maksimale rangeringer (MCP-J10)
| Parametere | Symbol | Rekkevidde | Enhet |
| Analog forsyningsspenning | VDD | -0,3 til 6,0 | V |
| Driftstemperatur | -40 til 125 | ℃ | |
| Lagringstemperatur | -50 til 150 | ℃ | |
| Krysstemperatur | 150 | ℃ | |
| ESD-følsomhet | HBM | 4 | kV |
Merk: Overskridelse av den absolutte maksimale vurderingen kan forårsake permanent skade, og langvarig drift ved den absolutte maksimale vurderingen ovenfor kan påvirke påliteligheten til enheten.
Elektrisk karakteristikk（MCP-J10）
Tabell 1. Driftsegenskaper (VS = 5,0 Vdc, TA = 25°C med mindre annet er angitt)
| Parametere | Symbol | Min | Typ | Maks | Enhet |
| Forsyningsspenning | VS | 4.75 | 5 | 5.25 | Vdc |
| Tilførselsstrøm | jeg o | — | 3 | mAdc | |
| Offset (0°C til 85°C) @ VS = 5,0 volt | V av | 0.44 | 0.5 | 0.56 | Vdc |
| Fullskala utgang (0°C til 85°C) @ VS = 5,0V | V FSO | 4.44 | 4.5 | 4.56 | Vdc |
| Fullskala spennvidde (0 ℃ til 85 ℃) @ VS=5,0V | V FSS | 3.88 | 4 | 4.12 | Vdc |
Fortsett Tabell 1. Driftsegenskaper (VS = 5,0 Vdc, TA = 25°C med mindre annet er angitt)
| Parametere | Symbol | Min | Typ | Maks | Enhet |
| Nøyaktighet (0 °C til 85 °C) | — | — | — | 2.5 | %V FSS |
| Responstid | tR | — | 2.5 | — | ms |
| Oppvarmingstid | — | — | 100 | — | ms |
| Offset stabilitet | — | — | 0.25 | — | %V FSS |

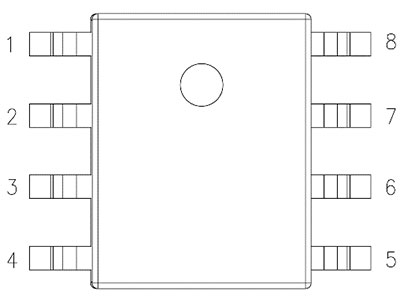

1. Emballasje og pindefinisjon (MCP-J11)
| Beskriv | NEI. | Pin-definisjon | Beskriv | |
 | 1 | N/C | ledig | |
| 2 | UT | utgang | Må henge i luften | |
| 3 | N/C | Ledig | ||
| 4 | GND | jording | ||
| 5 | VDD | strømforsyning | ||
| 6 | N/C | ledig | ||
| 7 | SCL | Seriell klokkelinje | ||
| 8 | SDA | SDA |
Tabell 1.1 Pin-definisjonsforhold
Merk:
1.J10：7&8 # pinner må henge i luften
2.J11：2 # pinne må henge i luften
2. Tekniske spesifikasjoner
2. Tekniske spesifikasjoner
| parameter | tegn | minimumsverdi | Typiske verdier | Maksimal verdi | enhet | notater |
| tilbakestilling av strøm på | VDDPOR | 2.8 | V | |||
| Arbeidsstrøm | Iavdd | 2 | 3 | mA | Arbeidsmodoss | |
| 200 | nA | Standby strøm | ||||
| ADC-oppløsning | RERAW | 24 | Bits | |||
| Utgangstrykknøyaktighet 1,2 | ACC | 1 % | %FS | 0°C ~ 60°C | ||
| 1,5 % | %FS | -20°C ~ 70°C | ||||
| Strøm på tid | TUP | 100 | ms | jossterbar | ||
| Oppbevaring av EEPROM-data | Tlive | 10 | år | @125℃ |
1. Nøyaktighet inkluderer ikke-linearitet, temperaturhysterese og trykkhysterese;
2. Full levetid basert på 1000 timer med HTOL, LTOL, HTSL, THB og PCT-testing;
2.2.I 2 C Elektriske egenskaper
| Parameter | tegn | minimumsverdi | Maksimal verdi | enhet | notater |
| klokkefrekvens | fBsclB | 1 | MHz | R=1K | |
| Klokke lav puls vedlikeholdstid | tBLÅB | 0.52 | oss | ||
| Klokke høy puls vedlikeholdstid | tBHØYB | 0.24 | oss | ||
| SDA etableringstid | tBSUDATB | 0.1 | oss | ||
| SDA holdetid | tBHDDATB | 0.0 | oss | ||
| Etableringstid ved begynnelsen av hver økt | tBSUSTAB | 0.24 | oss | ||
| Vedlikeholdstid for starttilstand | tBHDSTAB | 0.24 | oss | ||
| Stopptid, fastsett tid | tBSUSTOB | 0.24 | oss | ||
| Intervalltiden mellom to kommunikasjoner | tBBUFB | 0.52 | oss |
