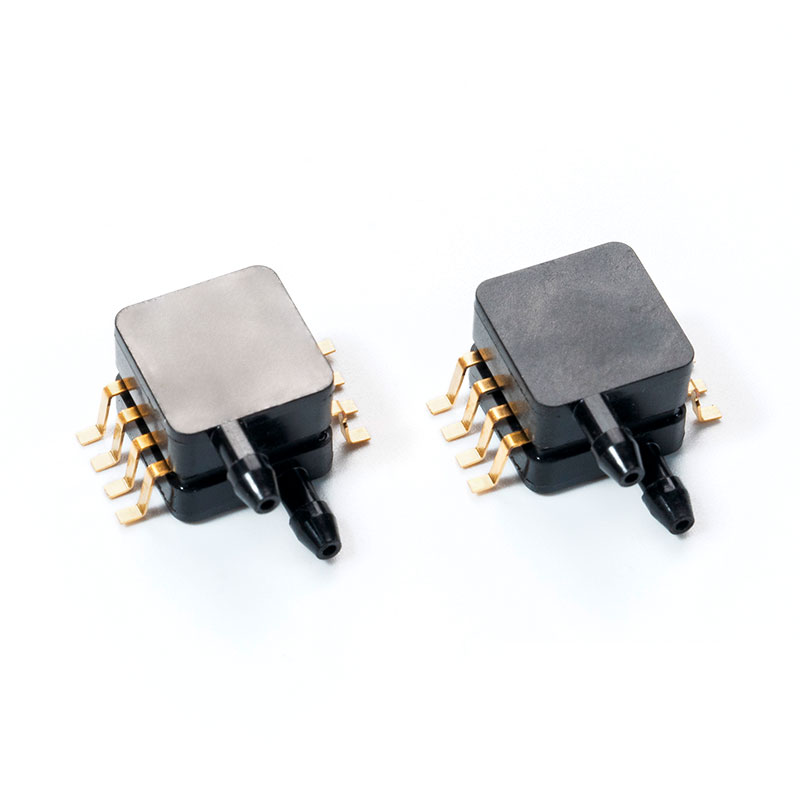

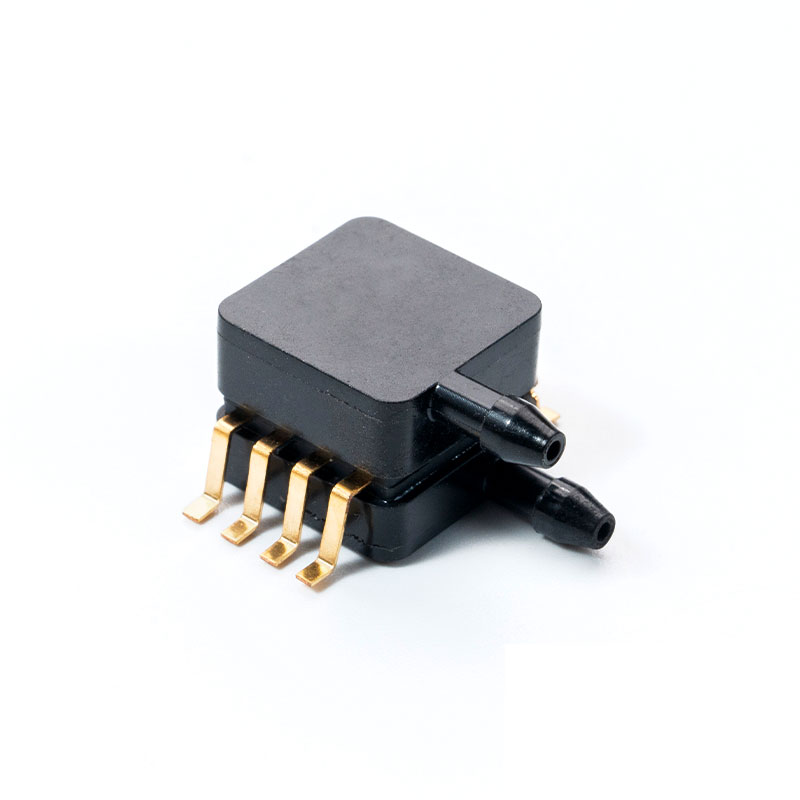

1. Generelle spesifikasjoner
Tabell 1. Grenseparametere
| Karakteristisk | Min. | Maks. | Enhet |
| Forsyningsspenning (Vsupply) | -0,3 | 6 | Vdc |
| Lagringstemperatur | -40 | 125 | ℃ |
Tabell 2. Type trykk
| Type trykk | beskrivelse |
| Absolutt | Utgangen er proporsjonal med forskjellen mellom det påførte trykket og det innebygde referansevakuumet |
| Måletrykk | Utgangen er proporsjonal med forskjellen mellom det påførte trykket og det atmosfæriske (omgivende) trykket |
| Differensialtrykk | Utgangen er proporsjonal med forskjellen mellom trykket på hver port (port 1 – port 2). |
2. Den analoge utgangen tekniske parametere
Tabell 3. Spesifikasjoner for analog utgang
(VS = 5,0 Vdc, TA = 25 °C med mindre annet er angitt.)
| Karakteristisk | tegn | Min. | Typ. | Maks. | Enhet |
| Trykkområde 1 | P OP | -5 | 100 | kPa | |
| Forsyningsspenning 2 | V s | 4.75 | 5 | 5.25 | Vdc |
| Tilførselsstrøm | jeg o | — | 3 | 10 | mAdc |
| Trykkoffset 3 (10 °C til 60 °C) @ VS = 5,0 Volt | 0.155 | 0.2 | 0.245 | ||
| Fullskala utgang 4 | 4.655 | 4.7 | 4.745 | ||
| Fullskala spenn (VFSS)5 | — | 4.41 | 4,5- | 4.59 | V |
| Nøyaktighet 6 | — | — | 2,5 % | — | |
| Følsomhet | 0.45 | V/kPa | |||
| Driftstemperaturområde | Tstg | -40 | — | 85 | °C |
| Responstid 7 | t R | — | 2.5 | — | ms |
| Oppstartstid 8 | 100 | ms |
1,1,0 kPa (kiloPascal) tilsvarer 0,145 psi.
2. Enheten er ratiometrisk innenfor dette spesifiserte eksitasjonsområdet.
3. Offset (Voff) er definert som utgangsspenningen ved minimum nominell trykk.
4. Fullskala utgang (VFSO) er definert som utgangsspenningen ved maksimalt eller fullt nominelt trykk.
5. Fullskalaspenn (VFSS) er definert som den algebraiske forskjellen mellom utgangsspenningen ved fullt nominell trykk og utgangsspenningen ved minimum nominell
6. Nøyaktighet (feilbudsjett) består av følgende:
• Linearitet: Utgangsavvik fra et lineært forhold til trykk over det angitte trykkområdet.
• Temperaturhysterese: Utgangsavvik ved en hvilken som helst temperatur innenfor driftstemperaturområdet, etter at temperaturen har gått til og fra minimums- eller maksimumstemperaturpunktene, med null differensialtrykk.
• Trykkhysterese: Utgangsavvik ved ethvert trykk innenfor det spesifiserte området, når dette trykket sykles til og fra minimum eller maksimum nominell trykk, ved 25 °C.
• TcSpan: Utgangsavvik over temperaturområdet 10° til 60 °C, i forhold til 25 °C.
• TcOffset: Utgangsavvik med minimum nominell trykk påført, over temperaturområdet 10° til 60 °C, i forhold til 25 °C.
• Variasjon fra nominell: Variasjonen fra nominelle verdier, for offset eller full skalaspenn, som en prosent av VFSS, ved 25 °C.
7. Responstid er definert som tiden før den inkrementelle endringen i utgangen går fra 10 % til 90 % av dens endelige verdi når den utsettes for en spesifisert trinnendring i trykk.
8.Oppvarmingstid er definert som tiden det tar for produktet å møte spesifisert utgangsspenning etter at trykket er stabilisert.
2. Den analoge utgangen tekniske parametere
Tabell 3. Spesifikasjoner for analog utgang
(VS = 5,0 Vdc, TA = 25 °C med mindre annet er angitt.)
| Karakteristisk | tegn | Min. | Typ. | Maks. | Enhet |
| Trykkområde 1 | P OP | -5 | 5 | kPa | |
| Forsyningsspenning 2 | V s | 4.75 | 5 | 5.25 | Vdc |
| Tilførselsstrøm | Io | - | 3 | 10 | mAdc |
| Trykkoffset 3 (10 °C til 60 °C) @ VS = 5,0 Volt | 0.155 | 0.2 | 0.245 | ||
| Fullskala utgang 4 | 4.655 | 4.7 | 4.745 | ||
| Fullskala spenn (VFSS) 5 | - | 4.41 | 4.5 | 4.59 | V |
| Nøyaktighet 6 | - | - | 2,5 % | - | |
| Følsomhet | 0.45 | V/kPa | |||
| Driftstemperaturområde | Tstg | -40 | — | 85 | °C |
| Responstid 7 | t R | — | 2.5 | — | ms |
| Oppstartstid 8 | 100 | ms |
1,1,0 kPa (kiloPascal) tilsvarer 0,145 psi.
2. Enheten er ratiometrisk innenfor dette spesifiserte eksitasjonsområdet.
3. Offset (Voff) er definert som utgangsspenningen ved minimum nominell trykk.
4. Fullskala utgang (VFSO) er definert som utgangsspenningen ved maksimalt eller fullt nominelt trykk.
5. Fullskalaspenn (VFSS) er definert som den algebraiske forskjellen mellom utgangsspenningen ved fullt nominell trykk og utgangsspenningen ved minimum nominell
6. Nøyaktighet (feilbudsjett) består av følgende:
• Linearitet: Utgangsavvik fra et lineært forhold til trykk over det angitte trykkområdet.
• Temperaturhysterese: Utgangsavvik ved en hvilken som helst temperatur innenfor driftstemperaturområdet, etter at temperaturen har gått til og fra minimums- eller maksimumstemperaturpunktene, med null differensialtrykk.
• Trykkhysterese: Utgangsavvik ved ethvert trykk innenfor det spesifiserte området, når dette trykket sykles til og fra minimum eller maksimum nominell trykk, ved 25 °C.
• TcSpan: Utgangsavvik over temperaturområdet 10° til 60 °C, i forhold til 25 °C.
• TcOffset: Utgangsavvik med minimum nominell trykk påført, over temperaturområdet 10° til 60 °C, i forhold til 25 °C.
• Variasjon fra nominell: Variasjonen fra nominelle verdier, for offset eller full skalaspenn, som en prosent av VFSS, ved 25 °C.
7. Responstid er definert som tiden før den inkrementelle endringen i utgangen går fra 10 % til 90 % av dens endelige verdi når den utsettes for en spesifisert trinnendring i trykk.
8. Oppvarmingstid er definert som tiden det tar for produktet å møte spesifisert utgangsspenning etter at trykket er stabilisert.
