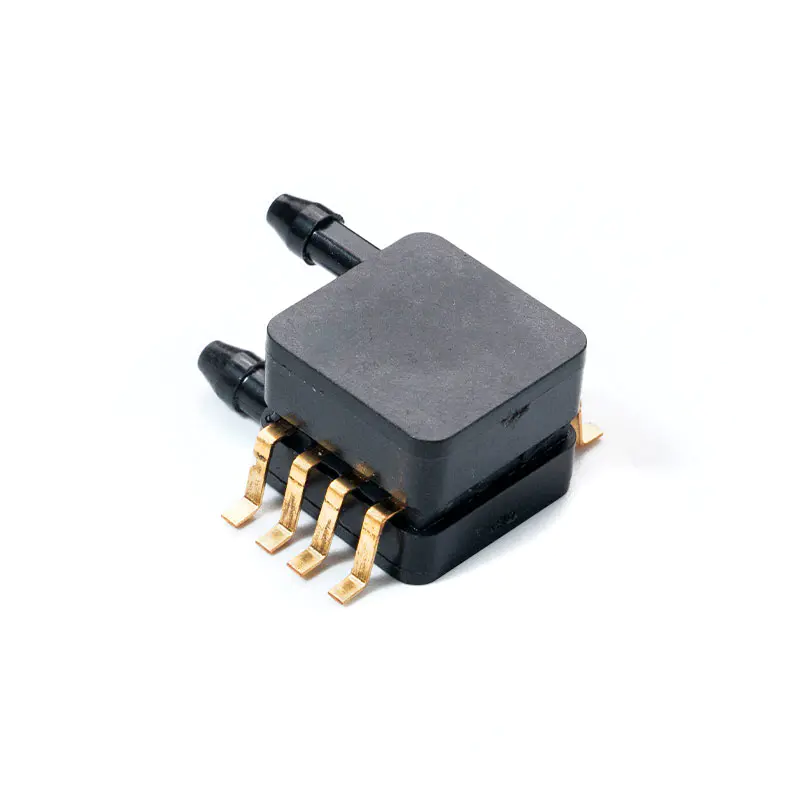

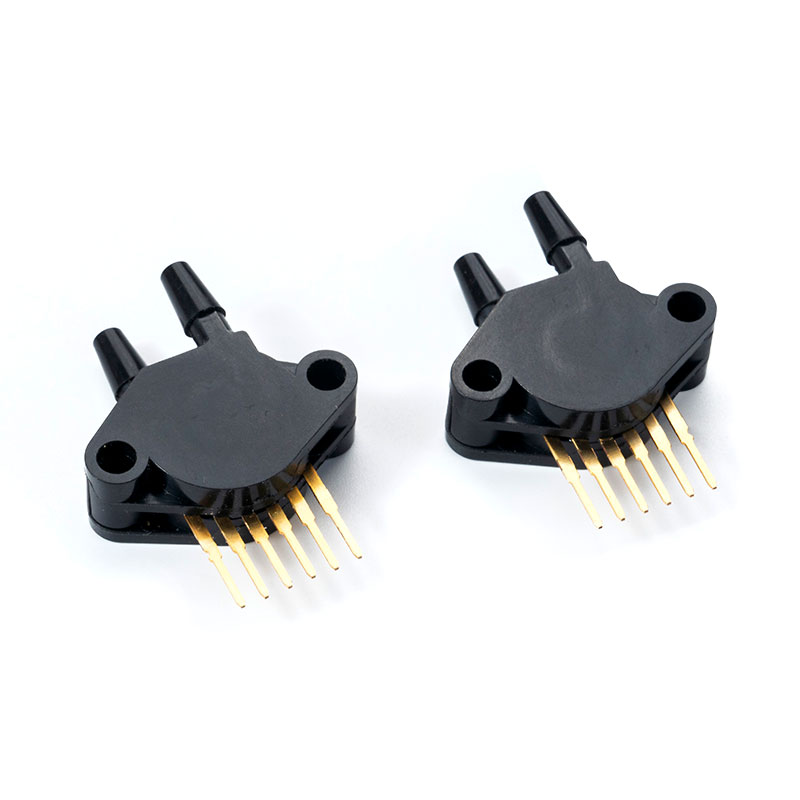

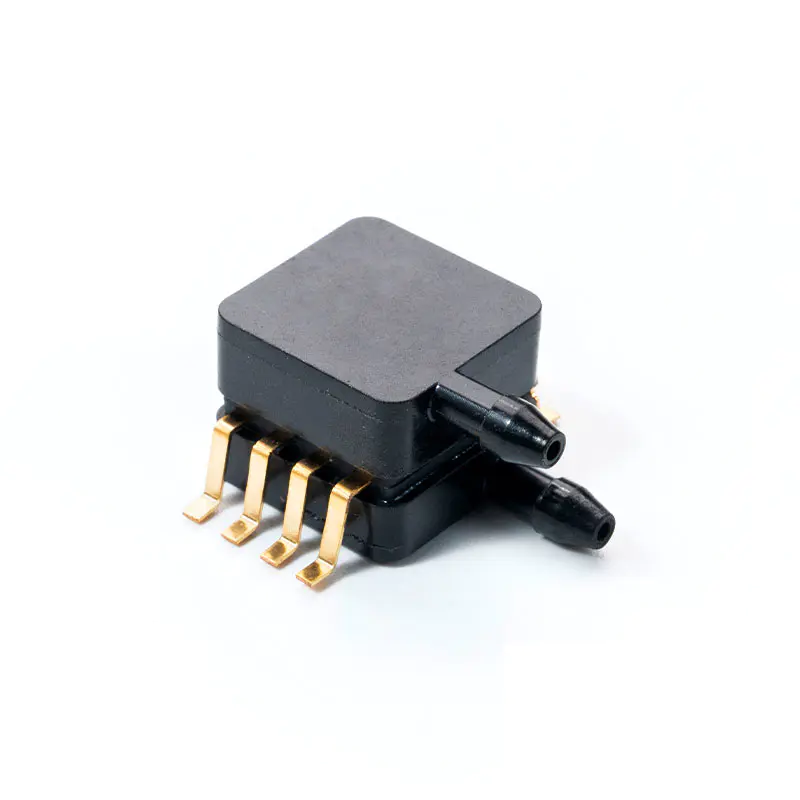

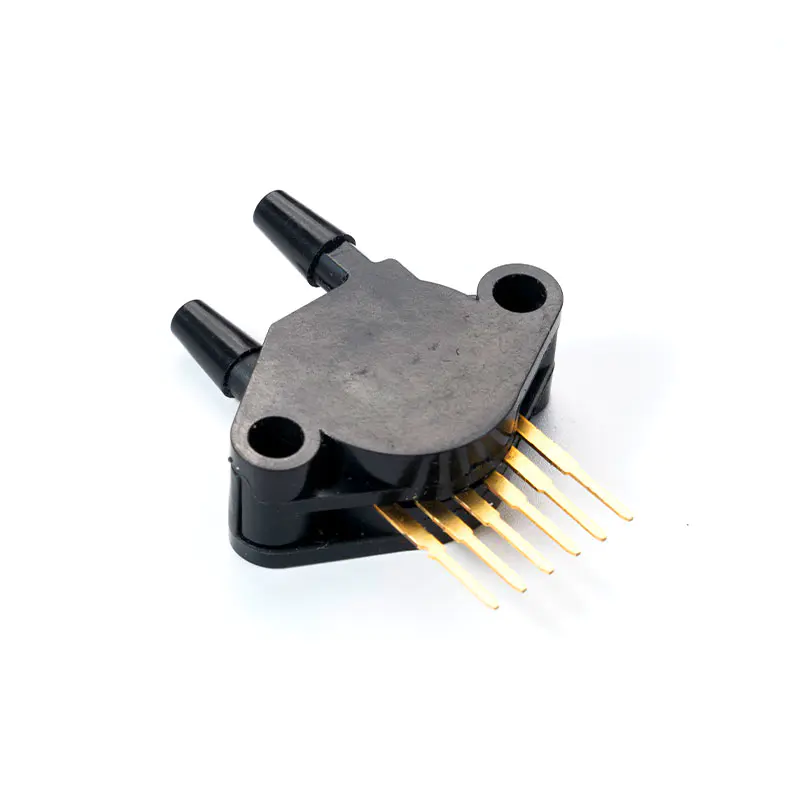

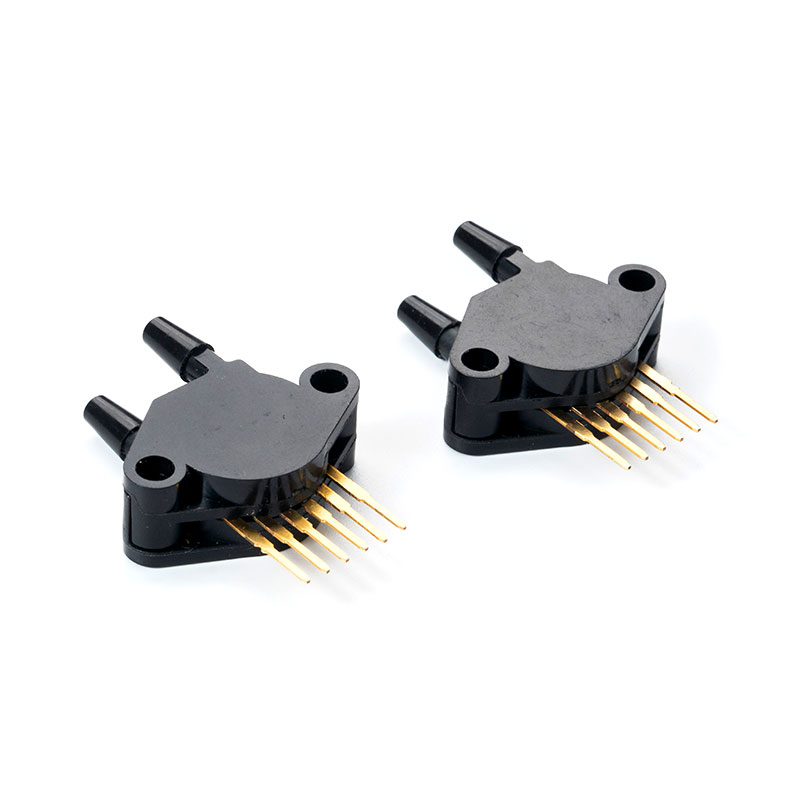

1.Generelle spesifikasjoner
Tabell 1. Grenseparametere
| Karakteristisk | Min. | Maks. | Enhet |
| Forsyningsspenning (Vsupply) | -0,3 | 6 | Vdc |
| Lagringstemperatur | -40 | 125 | ℃ |
Tabell 2. Type trykk
| Type trykk | beskrivelse |
| Absolutt | Utgangen er proporsjonal med forskjellen mellom det påførte trykket og det innebygde referansevakuumet |
| Måletrykk | Utgangen er proporsjonal med forskjellen mellom det påførte trykket og det atmosfæriske (omgivende) trykket |
| Differensialtrykk | Utgangen er proporsjonal med forskjellen mellom trykket på hver port (port 1 – port 2). |
2. Den analoge utgangen tekniske parametere
Tabell 3. Spesifikasjoner for analog utgang
(VS = 5,0 Vdc, TA = 25 °C med mindre annet er angitt.)
| Karakteristisk | Symbol | Min | Typ | Maks | Enhet |
| Trykkområde (1) | POP | 0 15 | — — | 100 115 | kPa |
| Forsyningsspenning (2) | VS | 4.75 | 5 | 5.25 | VDC |
| Tilførselsstrøm | IO | — | 7 | 10 | mAdc |
| Minimum trykkforskyvning (3) , (0 til 85 °C) @ VS = 5,0 V | VOFF | 0.088 | 0.2 | 0.313 | VDC |
| Fullskala utgang (4) , differensial og absolutt (0 til 85 °C) @ VS = 5,0 V | VFSO | 4.587 | 4.7 | 4.813 | VDC |
| Fullskala Spenn (5) , differensial og absolutt (0 til 85 °C) @ VS = 5,0 V | VFSS | — | 4.5 | — | VDC |
| Nøyaktighet (6) | — | — | — | ±2,5 | %VFSS |
| Følsomhet | V/P | — | 45 | — | mV/kPa |
| Responstid (7) | tR | — | 1 | — | ms |
| Utgangskildestrøm ved fullskala utgang | IO | — | 0.1 | — | mAdc |
| Oppvarmingstid (8) | — | — | 20 | — | ms |
| Offset stabilitet (9) | — | — | ±0,5 | — | %VFSS |
1. 1,0 kPa (kiloPascal) tilsvarer 0,145 psi.
2. Enheten er ratiometrisk innenfor dette spesifiserte eksitasjonsområdet.
3. Offset (VOFF) er definert som utgangsspenningen ved minimum nominell trykk.
4. Fullskala utgang (VFSO) er definert som utgangsspenningen ved maksimalt eller fullverdig trykk.
5. Fullskala spenn (VFSS) er definert som den algebraiske forskjellen mellom utgangsspenningen ved fullt nominell trykk og utgangsspenningen ved minimum nominell trykk.
6. Nøyaktighet (feilbudsjett) består av følgende:
Linearitet: Utgangsavvik fra et rettlinjet forhold med trykk over det angitte trykkområdet.
Temperaturhysterese: Utgangsavvik ved enhver temperatur innenfor driftstemperaturområdet, etter at temperaturen har gått til og fra minimums- eller maksimumstemperaturpunktene, med null differensialtrykk.
Trykkhysterese: Utgangsavvik ved ethvert trykk innenfor det spesifiserte området, når dette trykket går til og fra minimum eller maksimum nominell trykk ved 25 °C.
TcSpan: Utgangsavvik over temperaturområdet 0 til 85 °C, i forhold til 25 °C.
TcOffset: Utgangsavvik med minimumstrykk påført over temperaturområdet 0 til 85 °C, i forhold til 25 °C.
Variasjon fra nominell: Variasjonen fra nominelle verdier, for offset eller fullskala spenn, som en prosent av VFSS ved 25 °C.
7. Responstid er definert som tiden før den inkrementelle endringen i utgangen går fra 10 % til 90 % av den endelige verdien når den utsettes for en spesifisert trinnendring i trykk.
8. Oppvarmingstid er definert som tiden det tar for produktet å møte spesifisert utgangsspenning etter at trykket er stabilisert.
9. Offsetstabilitet er produktets utgangsavvik når det utsettes for 1000 timer med pulsert trykk, temperatursykling med bias test.
