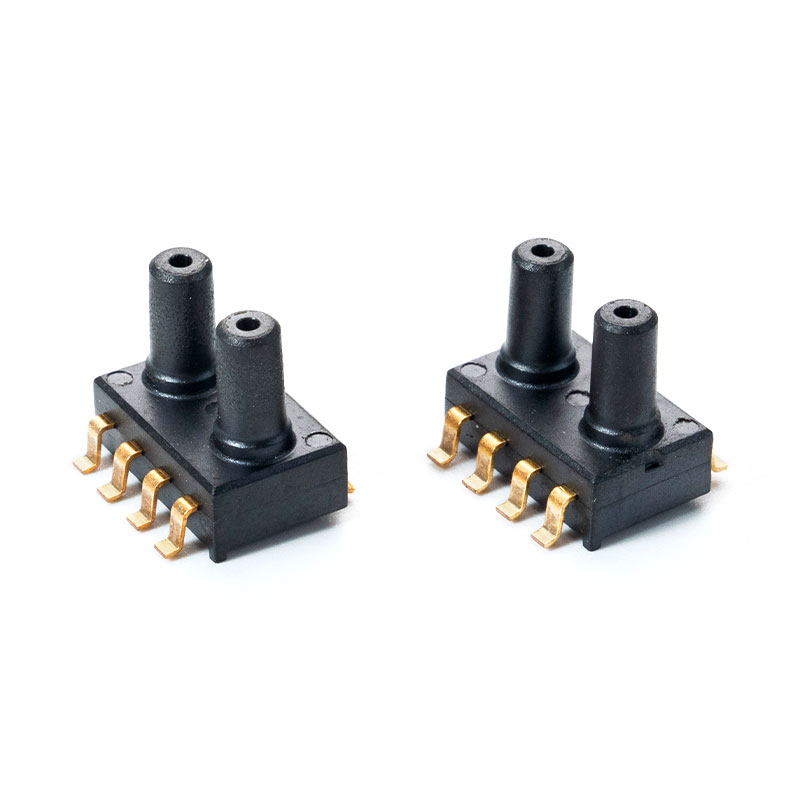

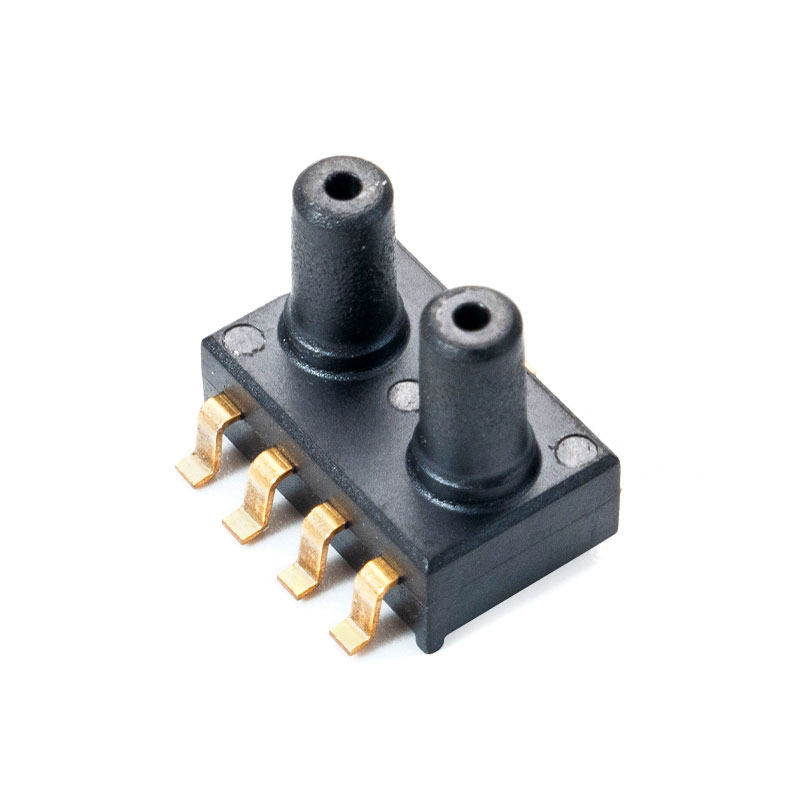

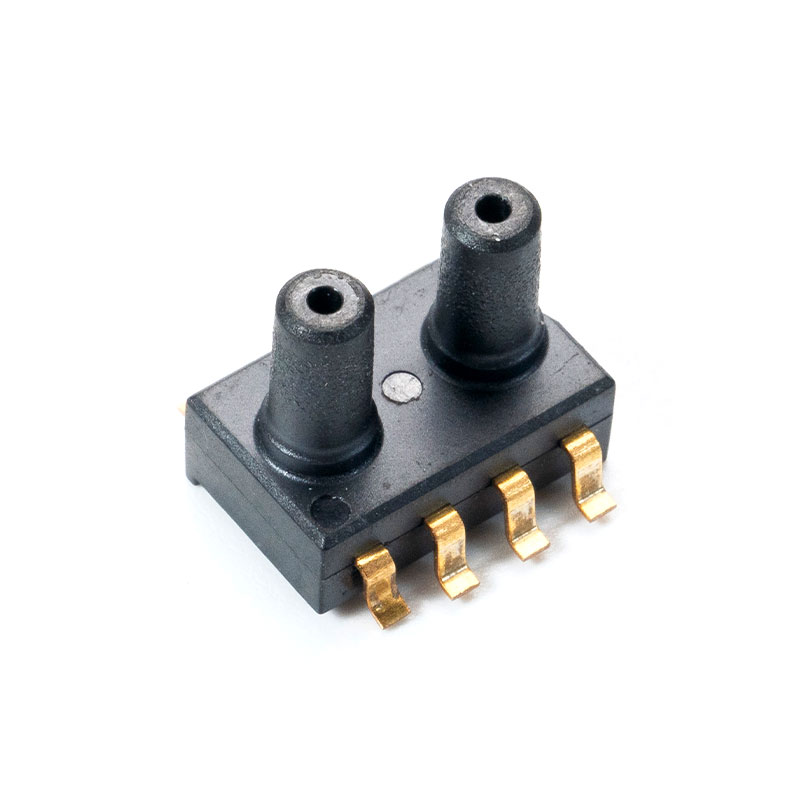

DPT-R8 Trykksensor for industri

Introduksjon
Emnet for dette dokumentet er funksjonsegenskapene til differensialtrykktransmitteren basert på Honeywell ABP-seriens trykksensor, med RS-485-grensesnitt med innebygd MODBUS RTU-protokoll og 010V analog utgang.
FORSIKTIG: Les innholdet i dette dokumentet før du starter enheten.

Funksjoner
Differensialtrykkmåling (område avhengig av sensoren som brukes)
Analog spenningsutgang 0-10 [V] (proporsjonal med trykkforskjell)
Konfigurasjon av utgangsområde
Konfigurasjon av måletidskonstant
Sensor offset nullstillingsfunksjon
LED-enhetsstatusindikasjon
Seriell grensesnitt RS-485 (avlesning av måleverdier, oppsett av driftsparametere)
MODBUS RTU-protokoll
Kommunikasjon i HALV DUPLEX-modus
Maskinvarekonfigurerbar adresse (1-31)

Kjennetegn
Den grunnleggende funksjonen til DPC6000_RSV er å måle differensialtrykkverdier. Verdiene målt av den integrerte sensoren i Honeywell ABP-serien, deretter beregnet på nytt og gjennomsnittsberegnet i mikrokontrolleren, er tilgjengelig i minnet (i HOLDING REGISTRE) i henhold til MODBUS-standarden. Lesing av registre utføres ved hjelp av MODBUS protokollfunksjon sendt av serielt grensesnitt RS-485. Registrene inneholder også informasjon om det nåværende innstilte (konfigurerbare) måleområdet, tidskonstanten (også konfigurerbar) og prosentandelen av trykk relatert til området. Signaler som ingen sensor, overskredet måleområde, sender opptatt under offset-kalibreringer, realiseres også ved hjelp av statusregistre.

Verdt å vite
1 hPa = 100 Pa = 1 mbar
1 inH₂O = 249.089 Pa

Kart over registre

Tabell over registre:

Registrer er nr.	Verdier	Beskrivelse
1	-999-9999	Differensialtrykk (begrenset av måleområde)[ Pa](1 =1 Pa）med fortegn
2	0-1000	Differensialtrykk relatert til område （1 =0,1 %; 1000 = 100 %）
3	0/1/2/3	Statuslogg（0: “SENSOR OK”,1: “UNDERBELASTNING”,2: “OVERBELASTNING”, 3: “INGEN SENSOR”）(*)
4	1234	Passordlogg
5	1/2/3	Kommandologg
6	i henhold til kommandotabellen	Parameterlogg
7	0/1	TAU-tidskonstant（0: 0,8s; 1: 4,0s）
8	0/1/2/3/4/5/6	Måleområde (i henhold til tabellen over måleområder)
9	-999-9999	Senderoffset (informativ)[ Pa](1 =1 Pa）med fortegn
10	-999-9999	Nedre verdi av måleområdet (informativ)[Pa](1 =1 Pa）med fortegn
11	-999-9999	Øvre verdi av måleområdet (informativ)[ Pa]（1 = 1 Pa）med fortegn
12	0/1	Offsetkalibrering (nullstilling) status (0: ikke aktiv; 1: pågår)
13	0-65535	Teller av riktige rammer
14	0-65535	Unntaksteller
15	0-65535	CRC-feilteller
16	0-65535	Byte feilteller
17	0-65535	Adressefeilteller

(*) "SENSOR OK" - korrekt funksjon av sensoren; "UNDERBELASTNING" - overskredet nedre grense;
"OVERLOAD" - overskredet øvre grense; 'INGEN SENSOR - sensor mangler;

Kommandotabell:

Komm og nei.	Funksjon	Parameter
1	Angi enhetsadresse	1-247 (1-standardverdi
2	Still inn overføringshastighet	96-9600 b/s (standardverdi) 192-19200 b/s 576-57600 b/s 1152-115200 b/s
3	Sett paritet	0-INGEN PARITET; ingen paritetsbit 1-EVENPARITY;(standardverdi) 2-ODD PARITET,
4	Sett stoppbits	1-1x STOPP; 1 stoppbit (standardverdi) 2-2 x STOP; 2 stoppbits
5	Still inn tidskonstant	0-0,8s; 1-4,0s;
6	Still inn måleområde	ID i henhold til tabellen over måleområder)
7	Start kalibreringsprosessen	1-start offset kalibrering (nullstilling)
8	Enheten tilbakestilt	1-programvare tilbakestilling av enhet

Område1	Område2	Område 3	Område 4	Område 5	Område 6	Område 7	Område 8
0-25	0-50	0-100	0-250	-25-25	-50-50	-100-100	-150-150
-100-100	0-100	0-250	0-500	0-1000	0-1500	0-2000	0-2500
0-1000	0-1500	0-2000	0-2500	0-3000	0-4000	0-5000	0-7000

Merknader:
•Hvis du legger inn feil parameterverdi eller parameterverdi utenfor området, skal verdien 0xEEEE legges inn i kommandoregisteret.
•Hver gang kommandoen kalles opp, må den ledsages av et passord (1234 desimaler).
•Oppringing av kommandoen gjennom individuelle registeroppføringer, må fullføres ved å skrive inn passordet.
