Wholesale MCP-J20 Absolutt trykksensor
Hjem / Produkt / Trykktype / Absolutt trykksensor / MCP-J20 Absolutt trykksensor
KATEGORIER

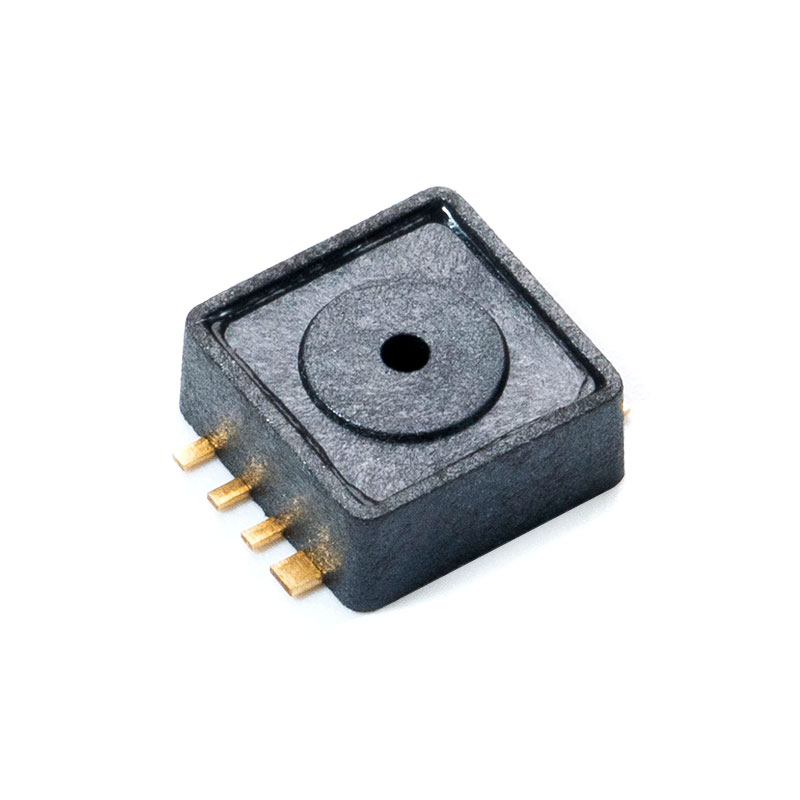

MCP-J20 Absolutt trykksensor
  • MCP-J20 Absolutt trykksensor
  • MCP-J20 Absolutt trykksensor
  • MCP-J20 Absolutt trykksensor

MCP-J20 Absolutt trykksensor

Beskrivelse
Sensormarkedet har lansert kalibrerte absolutttrykksensorprodukter. MCP-J20-serien er designet for trykkoverføring i inntaksmanifolden til biler og motorsykler
Dette produktet bruker signalbehandlingsbrikker av bilkvalitet for å kalibrere og kompensere for MEMS-kjerneutgang, og kan konvertere trykksignaler fra 10kPa til 1000kPa til analoge utgangssignaler med et tilpassbart utgangsområde (0~5V). Mens de sikrer den utmerkede påliteligheten til produktet, er de to brikkene integrert og pakket, noe som reduserer emballasjestørrelsen betraktelig. Samtidig kan det kondisjonerte produktet gi standard utgang innenfor temperaturområdet og nøyaktighetsområdet, noe som eliminerer behovet for kunder å kalibrere sensoren.

Karakteristisk

Maksimal feil fra 0 °C til 85 °C er 2,5 %
Velegnet for mikroprosessorer eller mikrokontrollerbaserte systemer
Ultra liten overflatemontert emballasje
Temperaturområde: -40 °C til 125 °C
Område J20 (A) 10kPa~1000kPa valgfritt J20(B)10kPa~400kPa
Proporsjonal/absolutt analog spenningsutgang

Typiske bruksområder

Bilapplikasjoner (manifoldtrykkmåling)
Industriell kontroll
Motorsykkeltrykkapplikasjon
Hybride og nye energivakuumassisterte sensorer
CNG-gasstrykkdeteksjon
Trykkmåler

Kontakt oss
PREV：MCP-J20A, J20B, J20C Absolutt trykksensor
NESTE：MCP-J10, J11, J12 Absolutt trykksensor

Oversikt

MCP-J20-seriens trykksensor bruker en MEMS piezoresistiv kjerne som et trykkfølsomt element, som sender ut et råsignal proporsjonalt med omgivelsestrykket. Behandlingsbrikken med en innebygd 16 bit ADC driver den sensitive komponenten og forsterker, temperaturkompenserer og lineariserer det originale signalet for å sende ut et analogt spenningsutgangssignal som er lineært relatert til det påførte trykket.。



Overføringsfunksjon

UT=A×P B
oppmerksomhet:
OUT er den analoge utgangsspenningen, målt i volt;
P er trykkverdien, absolutt trykk, i kPa;
Se tabellen nedenfor for A og B.

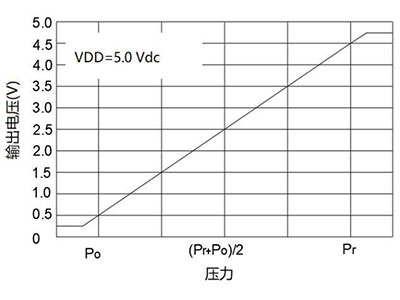

Figur 3.1 Simulert utgangsoverføringsfunksjon

Produktmodell Rekkevidde (kPa) Utgangsspenningsområde (V) Gain og Offset
Po Pr OL Åh A B
MCP-J20-15115K 15 115 0.5 4.5 0.04 0.1
MCP-J20-20250K 20 250 0.5 4.5 0.0173915 0.152174
MCP-J20-20400K 20 400 0.5 4.5 0.0105265 0.2894735
