Hva er en MCP-trykksensor?

Kjernekonsept: Bygge bro mellom MCP-merket og trykkføling

Når du møter begrepet MCP trykksensor , er det avgjørende å forstå dens doble betydning innen elektronikkindustrien. Primært refererer "MCP" til en produktiv serie med integrerte kretser (ICer) fra Microchip Technology, en ledende halvlederprodusent. Mens Microchip produserer forskjellige sensorer, er "MCP"-prefikset mest kjent knyttet til deres Analog-to-Digital Converters (ADCs), digitale potensiometre og temperatursensorer. Derfor en ekte, single-chip MCP trykksensor med MCP-prefikset er ikke en standard produktlinje. I stedet refererer begrepet vanligvis til en trykkfølende løsning som bruker Microchips signalkondisjonerings- og datakonverterings-ICer – slik som MCP600x op-amps, MCP3421 ADCs eller MCP390x energimålerbrikker – i hjertet. Denne tilnærmingen på systemnivå parer en følsom analog trykktransduser (som en piezoresistiv hvetesteinsbro) med høyytelses MCP IC-er for å skape et presist, pålitelig og ofte digitalt utgangsmålingssystem. Denne forskjellen er nøkkelen for ingeniører som søker de riktige komponentene for deres design.

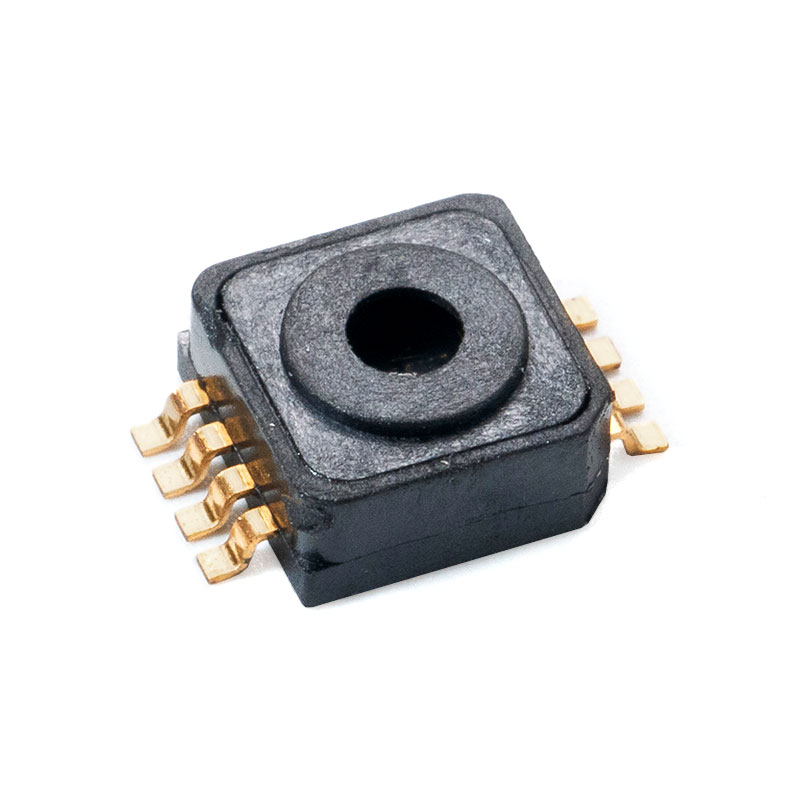

MCP Pressure Sensor

I et typisk oppsett er råsignalet på millivoltnivå fra en trykktransduser for svakt og støyende for direkte behandling. Det er her MCP-komponenter utmerker seg. En presisjons operasjonsforsterker fra MCP6xxx-serien kan forsterke dette signalet. Deretter digitaliserer en høyoppløselig ADC fra MCP3xxx- eller MCP34xx-serien den forsterkede spenningen med minimal støy og feil. Til slutt kommuniserer en mikrokontroller med ADC via SPI eller I2C for å få en digital trykkavlesning. Denne modulære, MCP-serien -basert signalkjede tilbyr designere eksepsjonell fleksibilitet til å optimalisere for kostnader, kraft og ytelse, noe som gjør den til en hjørnestein i moderne trykkmålesystemer fra medisinsk utstyr til industrielle kontroller.

Digitale løsninger: Den integrerte tilnærmingen

Trenden innen sensorteknologi går mot større integrasjon og digital kommunikasjon. Mens en diskret signalkjede tilbyr fleksibilitet, søker designere ofte etter en strømlinjeformet løsning. Det er her å forstå begrepet en digital utgangstrykksensor MCP-seriens grensesnitt blir verdifull. Selv om Microchip kanskje ikke markedsfører en monolitisk MCP-merket digital trykksensor, er økosystemet de muliggjør digitalt i kjernen. Ved å velge en trykktransduser med en kompatibel analog utgang og pare den med en MCP ADC som har et direkte digitalt grensesnitt (SPI eller I2C), skaper ingeniører effektivt en "digital trykksensormodul." Det digitale grensesnittet eliminerer bekymringer om analog signalintegritet over lengre avstander, forenkler fastvare for mikrokontroller ved å gi direkte digitale verdier, og muliggjør enkel nettverkskobling av flere sensorer på en delt buss. Denne tilnærmingen, utnytter den robuste MCP-serien av ADC-er, gir en pålitelig og designvennlig vei til digitalisering av trykkdata, noe som er avgjørende for IoT-enheter, smart industrielt utstyr og ethvert system der digital datainnsamling er foretrukket.

Forstå grensesnittet i MCP-serien for digital utgangstrykksensor

Implementering av en digital utgang for trykkføling ved bruk av MCP IC-er involverer vanligvis SPI (Serial Peripheral Interface) eller I2C (Inter-Integrated Circuit) protokollen. For eksempel bruker MCP3201 (12-bits ADC) SPI, som krever en brikkevalg (CS), seriell klokke (SCK) og data inn/ut (DIN/DOUT) linjer. Dette gir rask full-duplekskommunikasjon ideell for sampling med høyere hastighet. Motsatt bruker MCP3421 (18-bits ADC) I2C, og krever kun to toveis linjer (SDA og SCL), perfekt for å lagre mikrokontrollerpinner og koble til flere enheter på en enkelt buss. Valget avhenger av systemprioriteter:

• SPI (f.eks. MCP3201, MCP3008): Raskere dataoverføring, enklere protokolltiming, full dupleks. Best for enkeltsensor- eller høyhastighetsapplikasjoner.
• I2C (f.eks. MCP3421, MCP9800): Bruker færre ledninger, støtter nettverk med flere enheter, har innebygd adressering. Ideell for systemer med flere sensorer eller begrenset I/O.

Grensesnittvalget påvirker direkte PCB-layoutkompleksiteten, fastvareutviklingen og den generelle systemarkitekturen, noe som gjør det til en grunnleggende beslutning i utformingen av en digital trykkfølende node.

Høyytelsesapplikasjoner: Krav til industrielle systemer

I industrielle miljøer handler trykkmåling ikke bare om å få en avlesning; det handler om å garantere langsiktige, pålitelige data under tøffe forhold. Spesifisere et system som fungerer som en høy nøyaktighet MCP trykktransduser for industriell overvåking krever nøye oppmerksomhet til parametere utover grunnleggende oppløsning. Disse systemene bruker ofte høyverdige, isolerte trykktransdusere hvis utganger er betinget og digitalisert av robuste MCP-signalkjedekomponenter. Nøkkelytelsesdifferensiatorer inkluderer langsiktig stabilitet – sensorens evne til å opprettholde sin kalibrering over måneder eller år, og minimerer drift. Omfattende temperaturkompensasjon er også kritisk, ofte implementert både i transduseren og gjennom programvarealgoritmer som bruker data fra en separat temperatursensor (potensielt en MCP9800) for å korrigere trykkavlesningen. Videre er immunitet mot elektromagnetisk interferens (EMI) viktig, oppnådd gjennom forsiktig PCB-skjerming, filtrering med MCP-operasjonsforsterkere og bruk av isolerte strømforsyninger og signalveier. Overholdelse av standarder som IEC 61000-6-2 (industriell immunitet) kan være nødvendig for distribusjon i sertifiserte miljøer.

Bygg din egen løsning: Den diskrete designveien

For applikasjoner som krever ultimat tilpasning, optimal ytelse eller kostnadskontroll ved høye volumer, er den diskrete designveien avgjørende. Et klassisk eksempel er å designe en krets rundt MCP3421 med trykksensorkretsdesign . MCP3421 er en 18-bits delta-sigma ADC med ultralav støy og høy oppløsning, ideell for å fange opp de subtile signalvariasjonene fra en presisjonstrykktransduser. Designprosessen involverer flere kritiske stadier. For det første må millivolt-utgangen fra den piezoresistive broen forsterkes av en instrumenteringsforsterker med lavt støynivå (som kan bygges med MCP6Vxx op-amps) for å matche ADC-ens inngangsområde. Deretter brukes en presis spenningsreferanse, for eksempel MCP1541, for å etablere ADCs målingsgrunnlinje, noe som direkte påvirker nøyaktigheten. Selve MCP3421, med sitt I2C-grensesnitt og programmerbare forsterkning, er koblet til etter strenge retningslinjer for layout for å unngå støykobling. Denne tilnærmingen lar ingeniører skreddersy båndbredde, filtrering og strømforbruk nøyaktig, noe som resulterer i en skreddersydd trykksensor løsning som kan utkonkurrere mange hyllevaremoduler for spesifikke, krevende bruksområder som laboratorieinstrumentering eller presisjonspneumatisk kontroll.

Sikre presisjon: Kalibrering og ytelsesvalidering

Uavhengig av komponentene som brukes, er den angitte nøyaktigheten til ethvert målesystem meningsløs uten riktig kalibrering. Mens søkeordet MCP9800 trykksensor nøyaktighet og kalibrering refererer til en temperatursensor, fremhever den et universelt behov: å forstå og verifisere sensornøyaktigheten. For et trykkfølende system bygget med MCP-komponenter, er kalibrering prosessen med å kartlegge dens digitale utgang (fra ADC) til kjente fysiske trykkinnganger. En enkel enkeltpunkts offsetkalibrering korrigerer for en konsekvent nullfeil. Imidlertid for høy nøyaktighet over en rekkevidde er flerpunktskalibrering avgjørende. Dette innebærer å påføre flere kjente trykk (fra en kalibrert dødvektstester eller digital standard) over driftsområdet, registrere ADC-utgangene og generere en korreksjonskurve (lineær eller polynom). Denne kurven lagres i systemets mikrokontroller og brukes på alle fremtidige avlesninger. Nøkkelberegninger fra et dataark, som Integral Non-Linearity (INL) for en MCP ADC eller Full-Scale Error for systemet, definerer den ultimate nøyaktigheten som kan oppnås etter kalibrering. Regelmessig validering mot en standard sikrer at systemet opprettholder sin spesifiserte ytelse over tid, noe som er kritisk i medisinske, romfarts- eller prosesskontrollapplikasjoner.

Navigere i porteføljen: En strategisk utvalgsveiledning

Med et stort utvalg av trykktransdusere og støttende MCP ICer tilgjengelig, er det nødvendig med en systematisk tilnærming. Dette Microchip MCP vakuumtrykksensor valgveiledning skisserer et strategisk rammeverk. Definer først det grunnleggende kravet: trykkområdet (f.eks. 0-100 psi, eller -14,7 til 0 psi for vakuum) og type (absolutt, måler, differensial). Dette velger svingeren. Vurder deretter mediekompatibilitet – vil sensoren komme i kontakt med luft, vann, olje eller en etsende gass? Dette bestemmer transduserens membranmateriale. Analyser deretter transduserens utgang: er det et forholdsmetrisk mV/V-signal eller en betinget 0-5V/4-20mA-utgang? Dette dikterer den nødvendige signalkjeden. For et svakt mV-signal trenger du en MCP6Vxx auto-zero op-amp for forsterkning. For digitalisering, velg en MCP ADC basert på nødvendig oppløsning (f.eks. 12-bit MCP3201 for grunnleggende, 18-bit MCP3421 for høy oppløsning) og grensesnitt (SPI/I2C). For vakuum- eller svært lavtrykksmålinger blir støysvake komponenter og eksepsjonell forskyvningsstabilitet kritisk. Til slutt, konsulter alltid de nyeste Microchip-databladene og applikasjonsnotatene for referansedesign, som er uvurderlige ressurser for å implementere en robust MCP trykksensor løsning.

FAQ

Kan jeg bruke en MCP ADC med en hvilken som helst analog trykksensor?

I prinsippet, ja, enhver analog trykksensor med en spenningsutgang kan kobles til en passende MCP ADC, men vellykket integrasjon krever samsvarende spesifikasjoner. Du må sørge for at sensorens utgangsspenningsområde faller innenfor ADCens inngangsområde (ofte 0V til VREF). Hvis signalet er for lite (f.eks. noen få millivolt fra en piezoresistiv bro), trenger du en presisjonsforsterker som en MCP6Vxx mellom sensoren og ADC. Vurder i tillegg sensorens utgangsimpedans og ADCs samplingsfrekvens; en høyimpedanskilde kan kreve en bufferforsterker for å forhindre målefeil under ADCs samplingsfase. Utform alltid grensesnittkretsen med den spesifikke sensoren og ADC-databladene i hånden for å ta hensyn til offsetspenninger, forspenningsstrømmer og støyegenskaper.

Hva er forskjellen mellom absolutt, gauge og differensialtrykkføling?

Dette er et grunnleggende konsept innen trykkmåling. Absolutt press måles i forhold til et perfekt vakuum (nulltrykk). Den brukes i barometre, høydemålere og prosesser der vakuum er en referanse. Måletrykk måles i forhold til det lokale atmosfæriske trykket. En dekktrykkmåler viser null ved atmosfærisk trykk, og viser bare trykket over det. Differensialtrykk måler forskjellen mellom to trykk, for eksempel over et filter eller i en strømningsmåler. Valget påvirker hvilken type trykktransduser du trenger og har implikasjoner for signalbehandlingen. For eksempel har en absolutt trykksensor et forseglet vakuumreferansekammer, mens en målersensor ventileres til atmosfæren.

Hvordan påvirker temperaturen MCP-baserte trykksensoravlesninger?

Temperatur er den viktigste feilkilden ved presisjonstrykkføling. Det påvirker både trykktransduseren (som forårsaker spennvidde og nulldrift) og de elektroniske komponentene (endrende motstandsverdier og op-amp/ADC-forskyvninger). I en MCP-basert systemet, flere strategier bekjempe dette. Bruk først komponenter med lave temperaturkoeffisienter, som MCP3421 ADC som har en veldig lav offsetdrift. For det andre, bruk maskinvaretemperaturkompensasjon ved å bruke en temperatursensor som MCP9800. Mikrokontrolleren leser både trykk-ADC og temperatursensoren, og bruker deretter en programvarekompensasjonsalgoritme ved å bruke koeffisienter bestemt under en kalibreringssyklus med flere temperaturer. Denne aktive temperaturkompensasjonen er avgjørende for å oppnå høy nøyaktighet på tvers av driftsmiljøet til en industri- eller bilapplikasjon.

Hva er trendapplikasjonene som driver innovasjon innen trykkføling?

Flere nøkkeltrender former etterspørselen etter avanserte trykkfølende løsninger. Spredningen av IoT og smart landbruk krever nettverk av lavpris, batteridrevne sensorer for jordvannpotensial (matrikkpotensial) og vanningsledningstrykk. Bærbare helsemonitorer utforsker kontinuerlig blodtrykksmåling, og krever miniatyriserte, svært nøyaktige sensorer. Den elektrisk kjøretøy (EV) revolusjon øker behovet for trykkovervåking i batteri termiske styringssystemer og hydrogen brenselceller. Til slutt, industrielt prediktivt vedlikehold er avhengig av å overvåke trykkvibrasjoner og trender i hydrauliske og pneumatiske systemer for å forutsi feil. Disse applikasjonene presser på for høyere integrasjon, lavere effekt (der MCP ADC-er utmerker seg), digitale utganger og forbedret robusthet, alle områder der en godt utformet signalkjede som bruker MCP-komponenter kan gi en konkurransedyktig løsning.
