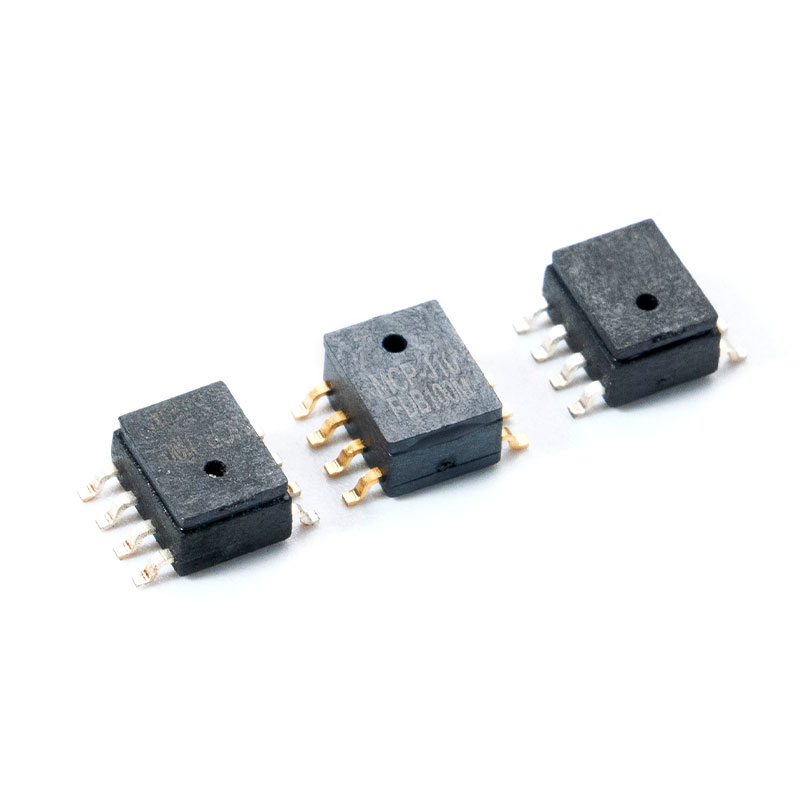

Hva er en absolutt trykksensor?

An absolutt trykksensor er en transduser som måler trykk i forhold til et perfekt vakuum (0 Pa), i stedet for i forhold til atmosfærisk trykk eller annet referansetrykk. Dette gjør den fundamentalt forskjellig fra måle- eller differensialsensorer, og unikt egnet for applikasjoner der atmosfæriske svingninger vil introdusere uakseptable målefeil. Fra romfarts høydemåling til industrielle HVAC-systemer, absolutt trykksensorer er en hjørnestein i presisjonsmålingsteknikk.

Denne veiledningen dekker alt ingeniører, innkjøpsspesialister og systemintegratorer trenger å vite – fra driftsprinsipper og sammenligningsdata til applikasjonsspesifikke utvalgskriterier og rimelige implementeringsalternativer.

1. Hvordan fungerer en absolutt trykksensor?

1.1 Kjernearbeidsprinsipp

An absolutt trykksensor inneholder et forseglet referansekammer evakuert til nesten perfekt vakuum (typisk <10⁻³ Pa). En følemembran – vanligvis laget av silisium, rustfritt stål eller keramikk – bøyer seg som svar på prosesstrykket som påføres på den ene siden. Denne mekaniske avbøyningen konverteres til et elektrisk signal ved å bruke en av flere transduksjonsmetoder:

• Piezoresistiv : Strekkmålere på membranen endrer motstand proporsjonalt med nedbøyning. Mest vanlig i MEMS-baserte sensorer på grunn av høy følsomhet og lav pris.
• Kapasitiv : Avbøyning endrer kapasitansen mellom diafragma og en fast elektrode. Tilbyr utmerket langtidsstabilitet og lav temperaturdrift.
• Piezoelektrisk : Genererer en ladning under dynamisk trykk. Best egnet for raske transiente målinger, ikke statisk trykk.
• Resonant : Trykk endrer resonansfrekvensen til et vibrerende element. Høy nøyaktighet, men høyere kostnad.

Utgangen kondisjoneres deretter gjennom innebygde ASIC-kretser som gir temperaturkompensasjon, nullforskyvningskorreksjon og signalforsterkning – som produserer en kalibrert analog (0–5 V, 4–20 mA) eller digital (I²C, SPI) utgang.

1.2 Absolutt vs Gauge vs Differensial — Nøkkelforskjeller

Å forstå skillet mellom sensortyper er avgjørende for riktig systemdesign. Mens målersensorer måler trykk i forhold til omgivelsesatmosfære og differensialsensorer sammenligner to prosesstrykk, en absolutt trykksensor vs gauge pressure sensor sammenligning avslører en grunnleggende referansepunktforskjell som påvirker målenøyaktigheten i miljøer med variabel høyde eller variabelt klima.

1.3 Hvorfor vakuumreferanse er viktig

Det forseglede vakuumreferansekammeret er det som gjør absolutt måling mulig. I motsetning til målesensorer, som bruker en ventilasjonsåpning som er åpen mot atmosfæren, en absolutt trykksensor er immun mot barometrisk drift, høydevariasjoner og sesongmessige atmosfæriske endringer. Dette er ikke omsettelig i applikasjoner som luftfartshøydemåling, der en trykkfeil på 1 hPa i høyden kan oversettes til en høydefeil på ~8,5 m – en kritisk sikkerhetsmargin i kontrollert luftrom.

I medisinske ventilatorer og infusjonspumper sikrer absolutt trykkmåling at legemiddeltilførsel og respirasjonsstøtte forblir upåvirket av sykehusets høyde eller endringer i omgivelsestrykket under transport.

2. Absolutt trykksensor vs gauge trykksensor — dyp sammenligning

2.1 Side-ved-side-sammenligning av spesifikasjoner

Ved vurdering av en absolutt trykksensor vs gauge pressure sensor , må ingeniører vurdere ikke bare referansepunktet, men også hvordan hver type presterer på tvers av viktige metrologiparametere. Tabellen nedenfor oppsummerer typiske databladspesifikasjoner for sammenlignbare MEMS-baserte enheter i området 0–10 bar:

2.2 Når du skal velge absolutt over måler

Velg en absolutt trykksensor når:

• Applikasjonen opererer i forskjellige høyder eller steder med forskjellige barometriske trykk (f.eks. mobilt utstyr, fly, droner).
• Målesporbarhet til en absolutt standard (SI-enhet: Pascal) kreves for overholdelse av regelverk – vanlig i medisinsk og romfartssertifisering.
• Vakuumovervåking eller sub-atmosfærisk prosesskontroll er nødvendig (f.eks. halvlederproduksjon, frysetørking).
• Langsiktig datalogging krever en stabil, avdriftsfri grunnlinje som ikke påvirkes av daglige værendringer.

Målesensorer forblir det foretrukne valget i hydrauliske og pneumatiske systemer med lukket sløyfe der det relative trykket til atmosfæren er den relevante tekniske mengden (f.eks. dekkpumping, kjeletrykk).

2.3 Vanlige misoppfatninger

• Misforståelse: "Absolutt sensorer leser 0 ved omgivelse." — Det gjør de ikke. Ved havnivå viser en absolutt sensor ~101.325 kPa. Bare en målersensor viser 0 ved omgivelsestemperatur.
• Misforståelse: "Absolutt sensorer er alltid mer nøyaktige." — Nøyaktighet avhenger av design og kalibrering, ikke referansetypen. Målesensorer kan oppnå lik eller bedre nøyaktighet for relative målinger.
• Misforståelse: "Du kan konvertere en målersensor til absolutt ved å legge til atmosfærisk trykk." — Dette fungerer bare hvis atmosfærisk trykk er kjent og stabilt, noe som beseirer formålet i mobile eller høye applikasjoner.

3. Nøkkelapplikasjoner etter bransje

3.1 Absolutttrykksensor for høydemålerapplikasjoner

Den absolutt trykksensor for altimeter applications er en av de mest teknisk krevende brukssakene. Flyhøydemålere er avhengige av Iternational Standard Atmosphere (ISA)-modellen, som definerer et forutsigbart trykk-høydeforhold: trykket reduseres med omtrent 1,2 hPa per 10 m økning i høyde ved havnivå.

For sertifisert flyelektronikk må sensorer oppfylle DO-160G miljøstandarder og RTCA/DO-178C programvaresikkerhetsnivåer. Nøkkelspesifikasjoner inkluderer:

• Trykkområde: 10–110 kPa (dekker høyder fra -500 m til ~30 000 m)
• Oppløsning: <1 Pa (tilsvarer ~8 cm høydeoppløsning)
• Temperaturkompensasjon: -55°C til 85°C
• Støt- og vibrasjonsmotstand i henhold til MIL-STD-810

Droner og UAV-er i forbrukerkvalitet bruker rimeligere MEMS-barometriske sensorer (f.eks. 24-bits oppløsning, I²C-grensesnitt) som fortsatt oppnår <±1 m høydenøyaktighet under rolige forhold, tilstrekkelig for automatisert flykontroll og retur-til-hjem-funksjoner.

3.2 Absolutttrykksensor for HVAC-systemer

In absolutt trykksensor for HVAC systems , er den primære rollen overvåking av kjølemedietrykket i kompressorkretser, luftbehandlingsenhet (AHU) tilførsels- og returplenum og bygningsautomasjonssystemer (BAS). I motsetning til overvåking av filterdifferansetrykk (som bruker differensialsensorer), krever styring av kjølemiddelkrets absolutt trykk for å beregne kjølemiddeloverheting og underkjøling nøyaktig ved hjelp av trykk-entalpi (P-H) diagrammer.

3.3 Medisinsk utstyr

Medisinsk karakter absolutt trykksensorer er innebygd i ventilatorer, anestesimaskiner, infusjonspumper, blodtrykksmålere og dialyseutstyr. Regulatoriske krav (IEC 60601-1, ISO 80601) krever biokompatibilitet for væskekontaktmaterialer, elektromagnetisk kompatibilitet (EMC) og streng kalibreringssporbarhet.

Viktige medisinske sensoregenskaper:

• Nøyaktighet: ±0,1 % FS eller bedre, med NIST-sporbar kalibrering
• Langtidsdrift: <±0,05 % FS/år
• Mediekompatibilitet: saltvann, oksygen, anestetiske gassblandinger
• Utgang: Digital (I²C/SPI) med innebygd temperaturkompensasjon foretrukket for moderne innebygde arkitekturer

3.4 Bilsystemer

Automotive applikasjoner av absolutt trykksensorer inkluderer manifold absolutt trykk (MAP) sensorer, dekktrykkovervåkingssystemer (TPMS, selv om disse vanligvis er gauge), turboladerens boosttrykk og drivstofftankens damptrykk. MAP-sensorer er kritiske for beregninger av motorkontrollenhet (ECU) drivstoffinnsprøytning og tenningstidspunkt. De må overleve AEC-Q100 Grade 1-kvalifisering (−40°C til 125°C), høy vibrasjon og eksponering for drivstoffdamp.

• Driftsområde: 10–400 kPa absolutt (dekker tomgangsvakuum gjennom maksimal boost)
• Utgang: Ratiometrisk analog (0,5–4,5 V) eller SENT digital protokoll
• Responstid: <1 ms for dynamiske motorhendelser

3.5 Lavpris absolutt trykksensor for Arduino-prosjekter

Den rise of open-source hardware has created strong demand for a lavpris absolutt trykksensor Arduino -kompatibel løsning. Disse sensorene – typisk MEMS barometriske enheter med I²C- eller SPI-utgang – muliggjør værstasjoner, høydeloggere, innendørsnavigasjon og droneprosjekter til minimale kostnader.

Populære MEMS absolutte barometriske sensorer som brukes i Arduino-økosystemer tilbyr:

• Trykkområde: 300–1100 hPa (dekker høyder fra -500 m til ~9 000 m)
• Grensesnitt: I²C (400 kHz rask modus) eller SPI
• Oppløsning: 24-bits ADC, <0,18 Pa oppløsning i ultrahøyoppløsningsmodus
• Forsyningsspenning: 1,8–5 V (3,3 V logikkkompatibel)
• Pakke: LGA-8, QFN eller breakout-modul for prototyping
• Strømforbruk: <1 µA i hvilemodus (kritisk for batteridrevne IoT-noder)

4. Hvordan velge riktig absolutttrykksensor

4.1 Nøkkelspesifikasjoner å evaluere

Å velge riktig absolutt trykksensor krever systematisk evaluering på tvers av flere spesifikasjonsdimensjoner. Ingeniører bør unngå overspesifisering (som driver kostnadene) og underspesifisering (som forårsaker feltfeil).

4.2 Utvalgskriterier for Arduino og innebygde systemer

For en lavpris absolutt trykksensor Arduino eller innebygd mikrokontrollerapplikasjon, skifter prioriteten mot grensesnittkompatibilitet, strømforbruk og formfaktor. Tenk på:

• Grensesnittspenningsnivåer : Sørg for at I²C/SPI-logikknivåene samsvarer med MCU-en din (3,3 V eller 5 V). Mange MEMS-sensorer er 3,3 V-native; bruk nivåskiftere hvis du kobler til 5 V Arduino Uno.
• Bibliotekstøtte : Bekreftet tilgjengelighet av Arduino-biblioteket reduserer utviklingstiden drastisk.
• On-chip temperatursensor : De fleste MEMS barometriske sensorer inkluderer en integrert temperatursensor for kompensasjon og dobbeltfunksjonsovervåking.
• Sampling rate : For værstasjoner er 1 Hz tilstrekkelig. For høydehold i UAV er 25–100 Hz nødvendig.
• Dvale- og standby-modus : Viktig for batteridrevne applikasjoner rettet mot mange års drift på myntceller eller små LiPo-pakker.

4.3 Avveininger mellom pris og ytelse

Den cost of an absolutt trykksensor vekter med nøyaktighet, sertifiseringer, mediekompatibilitet og emballasje. Å forstå disse avveiningene hjelper anskaffelsesteam og systemarkitekter med å balansere budsjett med tekniske krav.

5. Om MemsTech — Din pålitelige MEMS trykksensorpartner

5.1 Grunnlagt i Wuxi, bygget for innovasjon

MemsTech ble grunnlagt i 2011 og ligger i Wuxi National Hi-tech District – Kinas knutepunkt for IoT-innovasjon – MemsTech er en bedrift som spesialiserer seg på FoU, produksjon og salg av MEMS trykksensorer. Wuxi National Hi-tech District har etablert seg som et av Asias fremste økosystemer for halvleder- og MEMS-produksjon, og gir MemsTech tilgang til avanserte fabrikasjonsressurser, forskningspartnerskap og forsyningskjedeinfrastruktur som er kritisk for høyvolum og høykvalitets sensorproduksjon.

5.2 Produkter og bransjer som betjenes

MemsTech sine absolutt trykksensor produktlinje dekker et bredt spekter av trykkområder, utgangstyper og emballasjealternativer designet for å betjene B2B-kunder på tvers av:

• Medisinsk : Sensorer utviklet for åndedrettsutstyr, infusjonssystemer og diagnostiske instrumenter – i samsvar med ISO 13485 kvalitetsstyringskrav.
• Automotive : MEMS trykksensorer som oppfyller AEC-Q100 Grade 1-kvalifikasjoner for manifoldtrykk, drivstoffdamp og bremsesystemovervåking.
• Forbrukerelektronikk : Kompakte MEMS-sensorer med lav effekt for smarttelefoner, smarthjemenheter, wearables og IoT-noder.

5.3 Hvorfor innkjøpsteam og grossistpartnere velger MemsTech

• Profesjonell FoU-evne : Intern MEMS-design og prosessteknikk muliggjør skreddersydde løsninger for OEM- og ODM-kunder.
• Vitenskapelig produksjonsledelse : ISO-kontrollerte produksjonslinjer med statistisk prosesskontroll (SPC) sikrer konsistent utbytte og kvalitet i skala.
• Streng pakking og testing : Hver sensor gjennomgår full kalibrering og funksjonstesting før forsendelse, med valgfri 100 % HTOL (High-Temperature Operating Life) screening tilgjengelig.
• Konkurransedyktige priser : Vertikal integrasjon og volumproduksjonseffektivitet gjør at MemsTech kan levere høyytelses, kostnadseffektive sensorløsninger som reduserer totale systemstykklistekostnader uten at det går på bekostning av påliteligheten.

6. Ofte stilte spørsmål (FAQ)

Q1: Hva er den grunnleggende forskjellen mellom en absolutt trykksensor og en manometertrykksensor?

An absolutt trykksensor måler trykk i forhold til et perfekt vakuum (0 Pa). En manometertrykksensor måler trykket i forhold til det lokale atmosfæriske trykket, som varierer med høyde og vær. Som et resultat, en absolutt trykksensor vs gauge pressure sensor Sammenligning viser at absolutte sensorer gir en stabil, stedsuavhengig måling, mens målersensorer er mer passende når den tekniske mengden av interesse er trykk over eller under omgivelsestemperaturen – slik som dekkfylling eller tanktrykk i forhold til atmosfæren.

Q2: Hvordan fungerer en absolutt trykksensor i en høydemålerapplikasjon?

I en absolutt trykksensor for altimeter applications , måler sensoren det faktiske barometertrykket i atmosfæren ved flyet eller UAVs nåværende høyde. Ved å bruke ISA-modellen (International Standard Atmosphere) – der trykket reduseres med omtrent 1,2 hPa per 10 m høydeøkning i lave høyder – konverterer systemet trykkavlesninger til høydeverdier. Den forseglede vakuumreferansen inne i sensoren sikrer at denne målingen ikke påvirkes av kabintrykk eller lokalt vær, og gir et stabilt og repeterbart høydesignal for flykontrollsystemer.

Spørsmål 3: Kan en lavpris absolutt trykksensor brukes med Arduino for DIY høydemåling?

Ja. A lavpris absolutt trykksensor Arduino -kompatibel MEMS-enhet - vanligvis en 24-bit I²C barometrisk sensor - kan oppnå en høydeoppløsning bedre enn 0,5 m i stille luft. Arduino leser råtrykkdata via I²C, bruker den hypsometriske formelen (eller en forenklet ISA-tilnærming), og sender ut høyde i meter. For best resultat, utfør en lokal trykkkalibrering på bakkenivå før hver økt, da det absolutte trykket ved havnivå varierer daglig med ±2–3 hPa på grunn av været, som tilsvarer ±17–25 m høydefeil uten korrigering.

Q4: Hvilke spesifikasjoner er mest kritiske når du velger en absolutt trykksensor for HVAC-systemer?

For absolutt trykksensor for HVAC systems applikasjoner er de mest kritiske spesifikasjonene: (1) trykkområde — må dekke hele kjølemediets driftstrykk inkludert transienter; (2) mediekompatibilitet – fuktede materialer må være kompatible med kjølemedier som R-410A, R-32 eller R-134a; (3) totalt feilbånd (TEB) over hele driftstemperaturområdet; (4) utgangsgrensesnitt —4–20 mA strømsløyfe er foretrukket for lange kabelstrekninger i bygningssystemer; og (5) inntrengningsbeskyttelse —IP67 minimum for utstyrsromsmiljøer utsatt for fuktighet og rengjøringsmidler.

Spørsmål 5: Hvordan opprettholder en absolutt trykksensor nøyaktigheten over hele levetiden?

Langsiktig stabilitet i en absolutt trykksensor avhenger av integriteten til det forseglede vakuumreferansekammeret, krypemotstanden til diafragmamaterialet og kvaliteten på ASIC-kompensasjonsalgoritmen. MEMS-sensorer av høy kvalitet oppnår langtidsstabilitet på ±0,1 % FS per år eller bedre. For å opprettholde sertifisert nøyaktighet, bør sensorer periodisk rekalibreres – vanligvis hvert 1–3 år, avhengig av applikasjonens regulatoriske krav. I kritiske applikasjoner (medisinsk, romfart) bør produsenter gi NIST-sporbare kalibreringssertifikater og publiserte data for driftkarakterisering.
